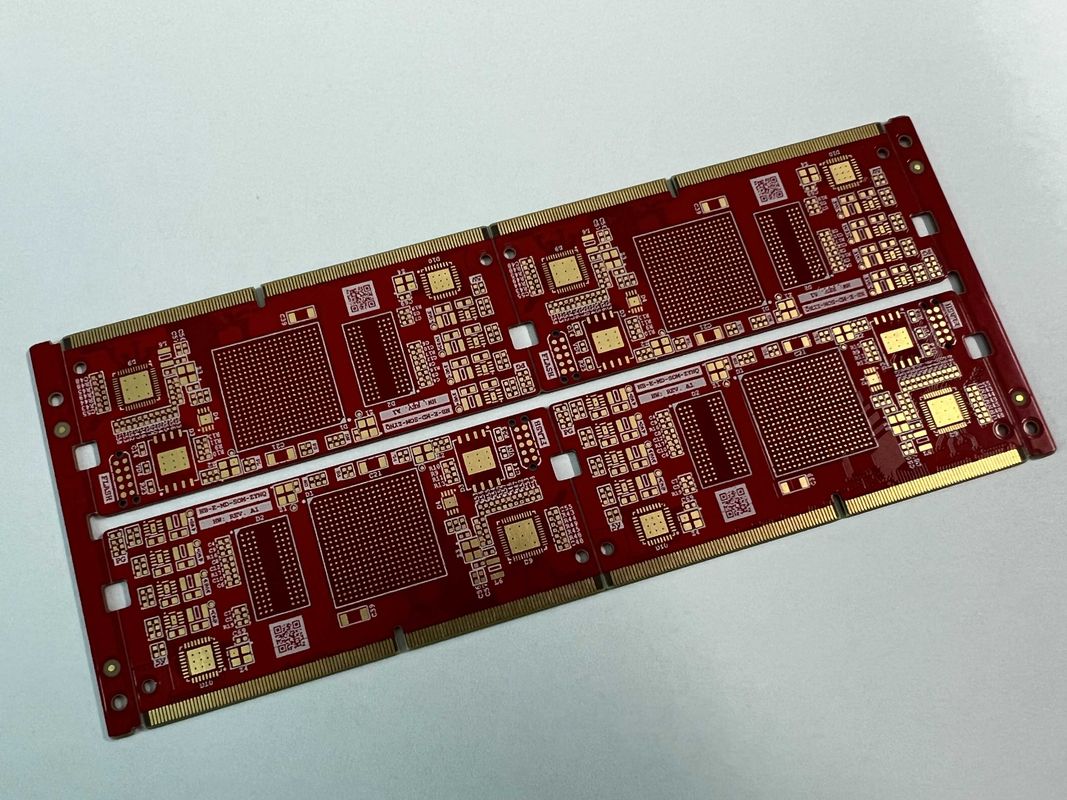

표면 장착 기술 예 ENIPIG 표면과 함께 다층 회로판

표면 장착 기술 예 ENIPIG 표면과 함께 다층 회로판

ENIPIG 표면 다층 회로판

다층 회로판

저희와 연락
인용 을 요청 하십시오
제품 세부 정보
표면:
HASL, 침지 금, 침지 주석, 침지 실버, 골드 핑거, OSP
두께:
0.2mm-6.0mm
특수한 요구 사항:
멀티클래스 임피던스
포장:
판지 상자로 진공 포장
레이어:
4-22 레이어
서비스:
원 스톱 서비스 OEM
층수:
4-32 층
구리 두께:
0.5OZ-6OZ
강조하다:

ENIPIG 표면 다층 회로판

,

다층 회로판

지불 및 배송 조건
제품 설명

제품 설명:

다층 PCB 보드는 다양한 전자 애플리케이션에 높은 성능과 신뢰성을 제공하는 다재다능하고 첨단 기술 제품입니다. 두께 범위 0.2mm에서 6.0mm,이 다층 PCB 보드는 다양한 프로젝트 요구 사항에 맞게 유연성과 내구성을 제공합니다.

최적의 보호 및 운송을 위해 설계 된 다층 PCB 보드는 탄탄한 카튼 상자와 진공 포장으로 포장되어 있으며 제품이 원형 상태에서 고객에게 도달하는지 보장합니다..

4층에서 22층의 레이어 범위로, 다층 PCB 보드는 다양한 설계 복잡성과 기능에 대한 다양한 옵션을 제공합니다.당신이 간단한 네 계층 보드 또는 더 복잡한 22 계층 구성이 필요 여이 제품은 귀하의 특정 요구를 충족시킬 수 있습니다.

다층 PCB 보드는 다양한 산업 표준 및 프로젝트 요구 사항을 충족시키기 위해 다양한 표면 완화를 지원합니다. 표면 옵션에는 HASL, Immersion Gold, Immersion Tin,몰입 은, 골드 손가락, OSP, 사용자 정의와 서로 다른 구성 요소와 조립 프로세스와 호환성을 허용합니다.

더 높은 레이어 수를 필요로 하는 프로젝트의 경우, 다층 PCB 보드는 최대 32 층까지의 모델을 제공하여 복잡한 전자 설계 및 응용 프로그램에 대한 향상된 기능을 제공합니다.

여러분이 소비자 전자제품, 자동차 시스템, 산업 장비, 또는 다른 전자 장치에 대해 일하든,다층 PCB 보드는 현대 기술의 요구를 충족하는 신뢰할 수 있고 효율적인 솔루션입니다.



특징:

  • 제품명: 다층 PCB 보드
  • 서비스: 원스톱 서비스 OEM
  • 최대 패널 크기: 600mm*1200mm
  • 두께: 0.2mm-6.0mm
  • 층 수: 4~32 층
  • 특수 요구 사항: 다급 저항


기술 매개 변수:

구리 두께 00.5oz-6oz
표면 장착 기술
구리 무게 12OZ
서비스 원스톱 서비스 OEM
특별 요구 사항 멀티클래스 임페던스
구멍 크기 00.2mm
최대 패널 크기 600mm*1200mm
두께 00.2mm-6.0mm
크기 /
포장 카튼 상자 와 함께 진공 포장


응용 프로그램:

다층 PCB 보드는 사용자 정의 할 수있는 특성으로 인해 광범위한 응용 기회와 시나리오를 충족시키는 다재다능한 제품입니다. 4 ~ 32 층 범위로,이 PCB 보드는 디자인과 기능에 유연성을 제공합니다, 다양한 복잡한 전자 프로젝트에 적합합니다.

다층 PCB 보드의 주요 특징 중 하나는 0.5oz에서 6oz까지 달라질 수 있는 구리 두께입니다.이 속성은 전력 유도성과 전력 분배의 다른 수준을 필요로 하는 응용 프로그램에 이상적입니다. 당신은 향상된 성능을 위해 더 높은 구리 두께를 가진 PCB 또는 가벼운 애플리케이션을 위해 더 낮은 두께를 필요로 여부,이 제품은 당신의 요구 사항을 충족 할 수 있습니다.

또한, 다층 PCB 보드의 두께는 0.2mm에서 6.0mm까지 다양하며, 다양한 수준의 내구성과 공간 제약을 요구하는 프로젝트에 대한 옵션을 제공합니다.이것은 전자 장치의 넓은 범위에 적합합니다콤팩트 기기부터 산업용 장비까지

정밀도에 관해서는, 다층 PCB 보드는 0.2mm의 최소 구멍 크기를 제공합니다. 복잡한 디자인과 작은 구성 요소가 효과적으로 수용 될 수 있음을 보장합니다.이 특징은 높은 수준의 정확성 및 소형화 요구 프로젝트에 특히 유용 합니다.

원스톱 서비스 OEM 옵션으로 고객이 원활한 제조 프로세스 및 사용자 정의 서비스의 혜택을 누릴 수 있습니다. 20 레이어 PCB, 14 레이어 PCB,또는 4~32층 범위 내의 다른 구성, 일괄 서비스로 귀하의 특정 요구 사항이 효율적으로 충족되도록 보장합니다.

결론적으로, 다층 PCB 보드는 다양한 시나리오에 적용 될 수있는 다재다능하고 신뢰할 수있는 제품입니다. 소비 전자제품에서 항공 우주 시스템에 이르기까지.사용자 정의 할 수있는 속성, 층의 수, 구리 두께, 구멍 크기를 포함하여, 고품질 PCB 솔루션을 찾는 엔지니어와 디자이너에게 귀중한 선택이됩니다.



사용자 정의:

다층 PCB 보드의 제품 사용자 정의 서비스:

- 구리 무게: 12oz

- 서비스: 원스톱 서비스 OEM

- 특수 요구 사항: 다 클래스 저항

- 사이즈: /

- 표면 장착 기술: 네



지원 및 서비스:

다층 PCB 보드 제품은 최적의 성능과 고객 만족을 보장하기 위해 포괄적인 제품 기술 지원 및 서비스를 제공합니다.우리의 헌신적인 전문가 팀은 모든 기술적 문의에 도움을 줄 수 있습니다우리는 PCB 설계, 레이아웃 최적화, 제조 지침 및 품질 관리 프로세스에 대한 지원을 제공합니다.
