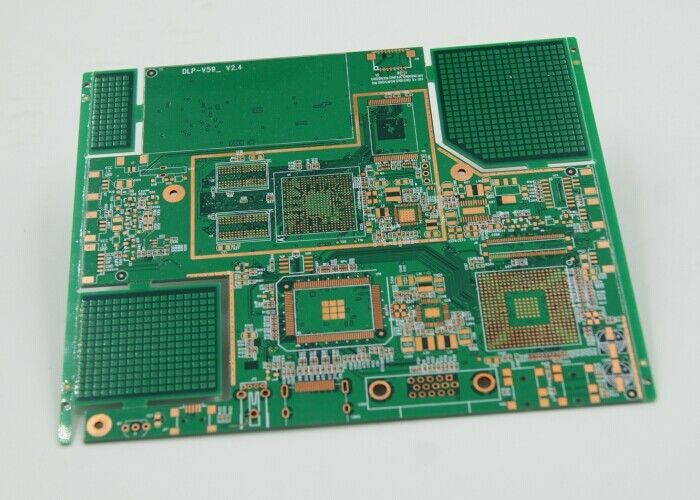

다층 회로 보드는 표면 장착 기술을 사용하여 작고 더 컴팩트한 디자인을 허용합니다.이 특징은 전통적인 구멍 보드보다 더 높은 수준의 신뢰성과 성능을 제공합니다이 회로 보드 또한 배송 및 취급 도중 추가 보호를 위해 카튼 상자와 진공 포장됩니다.
우리의 원스톱 서비스 OEM는 고객이 가능한 최고 수준의 서비스를 받을 수 있도록 합니다.모두 한 지붕 아래이는 더 빠른 처리 시간과 전체 프로세스 전체에 대한 더 나은 커뮤니케이션을 가능하게합니다.
다층 회로 보드는 4-22 층 범위에서 사용할 수 있으며, 다양한 응용 프로그램에 대한 다재다능한 옵션입니다. 간단한 2층 보드 또는 복잡한 16층 보드가 필요하든,우리는 당신의 필요에 대한 완벽한 솔루션을 제공할 수 있습니다.
이 제품은 다층 인쇄 회로 보드 (Multilayer PCB), 다층 인쇄 보드 또는 다층 PWB로도 알려져 있습니다. 4-32 층과 0.5oz-6oz의 구리 두께가 있습니다.보드는 카튼 상자와 함께 진공 포장으로 포장됩니다표면 옵션에는 HASL, Immersion Gold, Immersion Tin, Immersion Silver, Gold Finger, OSP 등이 있습니다. 구리 무게는 12OZ입니다.
다층 회로판 | |
다층 인쇄판 | |
다층 회로판 | |
크기 | / |
표면 장착 기술 | 네 |
최대 패널 크기 | 600mm*1200mm |
특별 요구 사항 | 멀티 클래스 임페던스 |
층 | 4-22 층 |
계층 수 | 4~32층 |
포장 | 카튼 상자 와 함께 진공 포장 |
구리 무게 | 12OZ |
구멍 크기 | 00.2mm |
서비스 | 원스톱 서비스 OEM |
다층 PCB 보드는 광범위한 응용 프로그램 및 시나리오에서 사용하기에 이상적입니다. 이 제품은 일반적으로 자동차, 항공우주, 의료 및 통신 산업에서 사용됩니다.다른 것 들10 레이어 PCB와 14 레이어 PCB는 고속 신호 전송에 적합하며 고성능 컴퓨팅 및 데이터 센터 장비에서 사용하기에 이상적입니다.다층 인쇄판은 또한 낮은 임피던스 및 높은 전력 처리 기능으로 인해 높은 전류 운반 능력을 필요로하는 응용 프로그램에 대한 훌륭한 선택입니다..
다층 PCB 보드는 표면 마운트 기술과 호환되며 다양한 전자 장치에 쉽게 설치하고 사용할 수 있습니다.우리의 원스톱 서비스 OEM 접근 방식은 고객이 그들의 특정 요구를 충족하는 고품질 제품을 받는 것을 보장합니다., 디자인과 프로토타입 제작에서 대량 생산까지작고 정밀한 부품이 필요한 다양한 장치에서 사용할 수 있도록 보장합니다..
우리의 다층 PCB 보드의 크기는 사용자 정의가 가능하여 고객의 특정 요구를 충족시킬 수 있습니다. 우리의 제품은 광범위한 응용 분야에서 사용하기에 이상적입니다.소비자 전자제품에서 산업용 기계에 이르기까지. 당신이 고성능 컴퓨터, 의료 장치, 또는 자동차 시스템을 만들고 있는지 여부, 우리의 다층 PCB 보드는 당신의 필요에 대한 완벽한 선택입니다.
우리의 다층 회로 보드 제품은 특정 요구 사항에 맞게 사용자 정의를 허용합니다. 4-22 층과 구리 무게 12OZ 사이에서 선택하십시오.우리의 진공 포장과 카튼 상자는 16 레이어 PCB의 안전한 배달을 보장합니다두께 옵션은 0.2mm-6.0mm입니다. 표면 옵션은 HASL, 몰입 금, 몰입 진, 몰입 은, 금 손가락, OSP를 포함합니다.당신의 프로젝트를 위해 사용자 정의 16 레이어 PCB.
우리의 다층 PCB 보드 제품은 적절한 설치, 운영 및 유지보수를 보장하기 위해 포괄적인 기술 지원 및 서비스와 함께 제공됩니다.우리의 전문가 팀은 우리의 제품을 사용하는 동안 발생할 수 있는 모든 기술적 문제에 대한 도움을 제공 할 수 있습니다우리의 서비스는 다음을 포함합니다.
우리는 우리의 제품에 대한 만족을 보장하기 위해 고객에게 최고 수준의 기술 지원과 서비스를 제공하기 위해 최선을 다하고 있습니다.모든 질문이나 우려에 대해 저희에게 연락하는 것을 주저하지 마십시오..
문의사항을 직접 저희에게 보내세요
