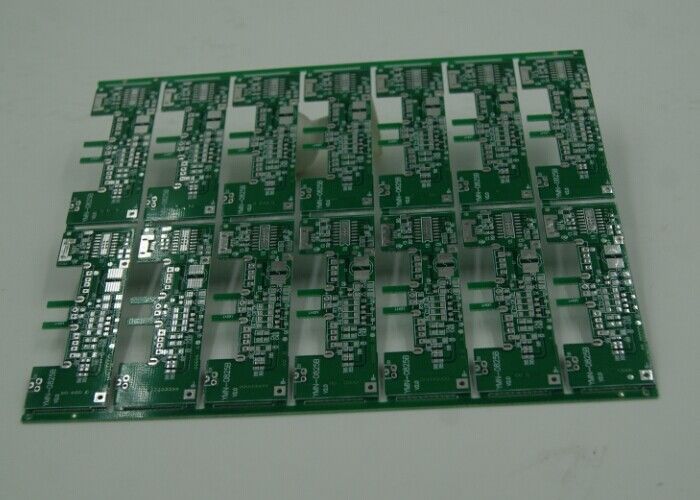

우리의 다층 PCB 보드는 0.5oz-6oz의 구리 두께 범위가 있습니다.우리의 다층 PWB는 다 클래스 저항 요구 사항을 충족하도록 설계되었습니다, 고속 데이터 전송 및 디지털 및 아날로그 회로와 같은 고급 애플리케이션에 이상적인 선택입니다.
우리의 다층 PCB 보드의 최대 패널 크기는 600mm * 1200mm입니다. 이것은 크고 복잡한 PCB 디자인을 쉽게 처리 할 수 있음을 의미합니다. 20 레이어 PCB 또는 더 작은 4 레이어 PCB가 필요하든,우리의 다층 인쇄판 솔루션은 당신의 필요를 쉽게 처리할 수 있습니다.
우리의 다층 PCB 보드는 또한 표면 마운트 기술을 지원합니다. 고밀도 PCB 디자인이 필요한 응용 프로그램에 이상적인 선택입니다.작은 공간에 많은 수의 구성 요소를 넣을 수있는 더 컴팩트 PCB 디자인을 만들 수 있습니다, 모바일 기기, 웨어러블 기기 및 기타 컴팩트 전자 기기와 같은 응용 프로그램에 이상적인 선택입니다.
우리의 다층 인쇄판 솔루션은 의료기기, 자동차 전자제품, 산업 제어 시스템 등 다양한 응용 프로그램의 요구를 충족하도록 설계되었습니다.고품질의 다층 PWB로, 당신은 당신이 당신의 특정 요구 사항을 충족하는 신뢰할 수 있고 비용 효율적인 PCB 솔루션을 얻고 있다고 확신 할 수 있습니다.
다층 PCB 보드는 다층 회로 보드 또는 다층 회로 보드로도 알려져 있습니다.
| 제품 속성 | 가치 |
| 제품 이름 | 다층 PCB 보드 |
| 크기 | / |
| 두께 | 00.2mm-6.0mm |
| 표면 장착 기술 | 네 |
| 포장 | 카튼 상자 와 함께 진공 포장 |
| 서비스 | 원스톱 서비스 OEM |
| 표면 | HASL, 잠수 금, 잠수 진, 잠수 은, 금 손가락, OSP |
| 최대 패널 크기 | 600mm*1200mm |
| 층 | 4-22 층 |
| 계층 수 | 4~32층 |
| 구리 무게 | 12OZ |
다층 PCB 보드 제품은 0.5oz에서 6oz까지의 구리 두께를 가지고 있으며, 고전력 애플리케이션에서 사용하기 적합합니다. 또한 보드는 구리 무게가 12oz입니다.이는 높은 수준의 전도성을 필요로하는 응용 프로그램에 적합한 선택으로 만듭니다..
다층 PCB 보드 제품은 HASL, 몰입 금, 몰입 주황, 몰입 은, 금 손가락 및 OSP를 포함한 다양한 표면 마무리에서 사용할 수 있습니다.이러한 선택의 범위는 주어진 응용 프로그램에 가장 좋은 표면 완공을 선택할 수 있습니다..
다층 PCB 보드 제품은 다 클래스 임피던스 요구 사항을 충족하도록 설계되어 고 주파수 애플리케이션에서 사용하기에 적합합니다.이 특징은 신호의 무결성을 유지하는 것을 보장합니다., 심지어 복잡한 디자인에서도.
다층 PCB 보드 제품은 광범위한 응용 분야에 사용할 수 있습니다. 이러한 보드의 일반적인 응용 분야 중 일부는 다음과 같습니다.
다층 PCB 보드 제품은 매우 다재다능하며 광범위한 응용 분야에서 사용할 수 있습니다.높은 성능 과 신뢰성 으로 인해 복잡 한 전자 장치 를 설계 하는 사람 들 이 즐겨 찾는 제품 이다.
우리의 다층 PCB 보드 제품은 귀하의 특정 요구를 충족시키기 위해 다양한 사용자 정의 서비스를 제공합니다:
우리의 다층 회로 보드를 통해, 당신은 당신의 요구 사항에 맞춘 고품질의 제품을 기대할 수 있습니다. 우리의 원스톱 OEM 서비스는 당신의 프로젝트의 모든 측면이 관리되도록 보장합니다.설계부터 생산과 배달까지우리는 또한 가능한 최고의 성능을 보장하기 위해 표면 장착 기술을 사용합니다.
다층 PCB 보드 제품은 다음과 같은 기술 지원 및 서비스를 제공합니다.
경험 많은 엔지니어와 기술자들로 구성된 저희 팀은 여러분의 프로젝트의 성공을 보장하기 위해 고품질의 신뢰할 수 있는 지원을 제공하기 위해 헌신합니다.
문의사항을 직접 저희에게 보내세요
