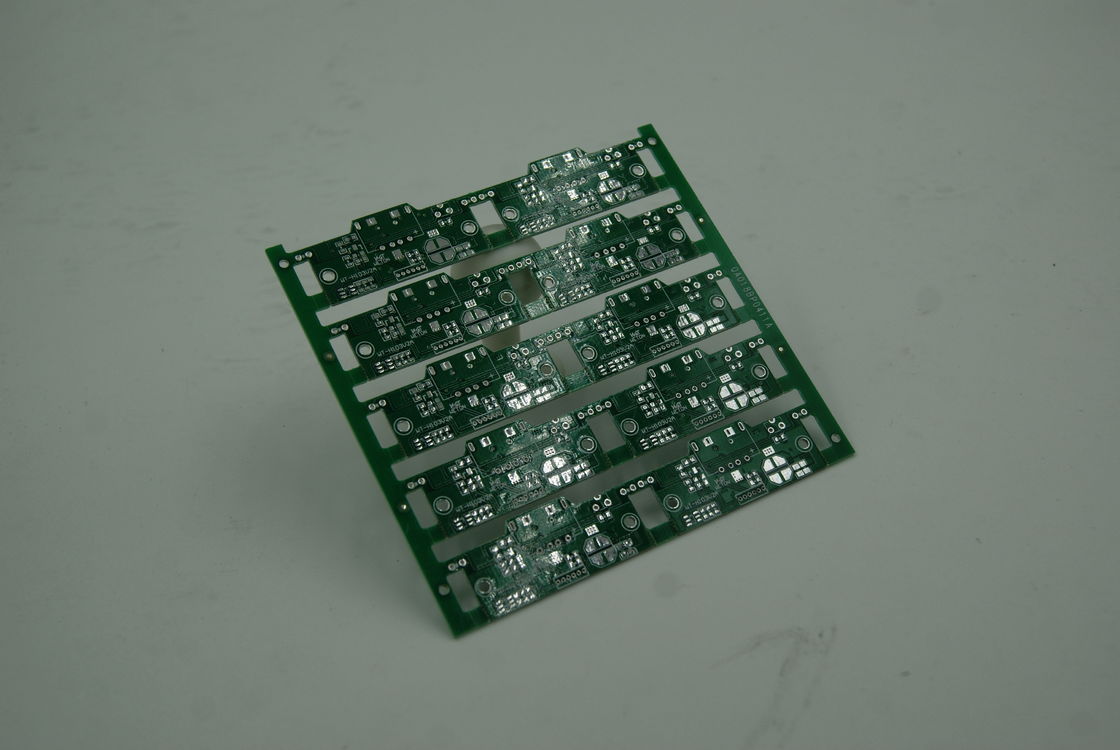

다층 PWB는 구리 및 단열 물질의 여러 층으로 구성되어 있으며, 하나의 보드를 형성하기 위해 함께 laminated됩니다.이 구조는 우수한 전기 성능을 제공합니다.최소 신호 손실과 소음또한 이 보드는 내구성 있고 오래 지속될 수 있도록 설계되었으며, 온도 변화와 기계적 스트레스에 대한 높은 내성을 가지고 있습니다.
다층 회로 보드는 특정 응용 프로그램의 요구를 충족시키기 위해 4에서 22 층까지 다양한 계층 수에서 제공됩니다. 이것은 설계에서 높은 수준의 유연성을 허용합니다.복잡한 회로를 작은 공간에 통합 할 수 있도록이 보드는 또한 우수한 전도성 및 열 방출을 제공하는 12OZ의 구리 무게로 제공됩니다.
이 다층 PCB 보드는 원스톱 OEM 서비스와 함께 제공되며, 이는 프로젝트에 필요한 모든 것을 하나의 소스에서 얻을 수 있음을 의미합니다.생산이것은 전자 기기 개발 및 제조 과정을 훨씬 단순하고 효율적으로 만듭니다.
다층 회로판은 진공 포장으로 포장되어 있고, 카튼 상자도 있습니다. 완벽한 상태로 도착할 수 있도록 말이죠.이 포장 은 또한 판 을 먼지 와 다른 오염물질 로부터 보호하는 데 도움 이 된다이 방법은 고품질의 제품을 바로 사용할 수 있도록 보장합니다.
층 | 4-22 층 |
구리 무게 | 12OZ |
구리 두께 | 00.5oz-6oz |
표면 장착 기술 | 네 |
크기 | / |
표면 | HASL, 잠수 금, 잠수 진, 잠수 은, 금 손가락, OSP |
포장 | 카튼 상자 와 함께 진공 포장 |
최대 패널 크기 | 600mm*1200mm |
구멍 크기 | 00.2mm |
두께 | 00.2mm-6.0mm |
다층 PCB 보드는 의료 산업, 자동차 산업, 통신 산업 및 항공 우주 산업을 포함한 다양한 산업에서 널리 사용됩니다. 의료 산업에서다층 PCB 보드는 다양한 의료 장비에 사용됩니다., 초음파 기계, MRI 기계, 환자 모니터링 시스템과 같은 자동차 산업에서, 다층 PCB 보드는 엔진 제어 장치,변속기 제어 장치통신 산업에서, 다층 PCB 보드는 라우터, 스위치 및 베이스 스테이션과 같은 다양한 통신 장치에 사용됩니다.항공우주산업, 다층 PCB 보드는 비행 제어 시스템, 내비게이션 시스템 및 통신 시스템과 같은 다양한 항공 전자 시스템에서 사용됩니다.
다층 PCB 보드는 다 클래스 임피던스에 대한 특별한 요구 사항을 가지고 있으며, 이는 다른 신호 주파수에 대한 다른 임피던스 수준을 지원 할 수 있음을 의미합니다.이 특징은 고속 디지털 및 아날로그 회로에서 사용하기에 적합합니다.다층 PCB 보드는 또한 수송 및 저장 도중 제품의 보호를 보장 하는 카튼 상자와 진공 포장 됩니다.
다층 PCB 보드는 다양한 응용 기회와 시나리오에서 사용할 수 있습니다. 예를 들어, 그것은 고 주파수 회로, 고속 디지털 회로 및 전력 회로에서 사용할 수 있습니다.또한 다양한 전자 제품에도 사용할 수 있습니다., 스마트 폰, 태블릿, 노트북 및 게임 콘솔과 같은. 다층 PCB 보드의 크기는 다른 전자 제품의 특정 요구 사항에 따라 사용자 정의 할 수 있습니다.
- 표면 장착 기술: 네
- 두께: 0.2mm-6.0mm
- 포장: 진공 포장 및 카튼 상자
- 사이즈: /
- 표면: HASL, 잠수 금, 잠수 진, 잠수 은, 금 손가락, OSP
10층 PCB, 14층 PCB, 또는 다른 다층 회로판이 필요하든, 우리는 당신의 정확한 사양에 맞게 사용자 정의할 수 있습니다.우리의 제품 사용자 정의 서비스에 대해 더 많은 것을 배우기 위해 오늘 저희에게 연락하십시오.
다층 PCB 보드 제품은 다음과 같은 포괄적인 기술 지원 및 서비스와 함께 제공됩니다.
경험 많은 엔지니어와 기술자들로 구성된 저희 팀은 제품 라이프 사이클 내내 최고 수준의 지원을 제공하는데 전념합니다.디자인 최적화에 도움이 필요한지, 문제 해결, 또는 업그레이드, 우리는 당신이 당신의 목표를 달성하는 데 도움이 최선을 다하고 있습니다.
