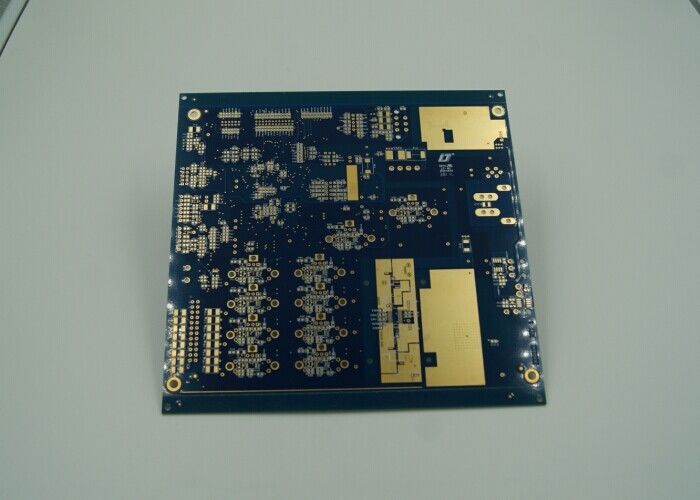

32 대용량 프로젝트용 레이어 멀티 클래스 임페던스 PCB 보드
다층 PCB 보드는 인쇄 회로 보드 (PCB) 기술에서 중요한 도약을 나타내고 있으며 광범위한 전자 응용 분야에 대한 향상된 성능과 신뢰성을 제공합니다.최대 패널 크기가 600mm*1200mm, 이 제품은 크고 복잡한 회로를 수용하도록 설계되어 대규모 통합과 고속 작동을 요구하는 산업에 이상적인 선택입니다.
우리의 다층 인쇄판은 4층에서 32층까지의 여러 층으로 제공되며 다양한 디자인 사양과 기능 요구 사항을 충족시킬 수 있습니다.보드의 구리 무게는 12OZ에 표준화됩니다, 다양한 구성 요소를위한 견고한 플랫폼을 제공하며 우수한 전기 전도성과 열 분비를 보장합니다.이것은 특히 신호 전송의 무결성을 유지하는 것이 가장 중요한 고 전력 및 고 주파수 애플리케이션에 중요합니다..
이 다층 회로판의 가장 뛰어난 특징 중 하나는 다 클래스 임피던스 요구 사항을 지원하는 능력입니다.이 특수한 특성은 장치의 작동 기간 동안 신호 무결성이 유지되도록 보장합니다., 최적의 성능을 위해 정확한 임피던스 제어에 의존하는 고급 전자 시스템의 특정 요구를 충족합니다.이런 종류의 세부 사항에 대한 관심은 신호 손실과 전자기 간섭을 줄이는 데 중요한 역할을 합니다., 그렇지 않으면 장치의 기능을 손상시킬 수 있습니다.
우리가 제공하는 4~22층의 레이어는 디자이너와 엔지니어들이 다른 구성들 중 18층 PCB를 만들 수 있게 합니다.이 18층 PCB는 공간이 부족하고 여러 신호 계층이 필요한 복잡한 전자 집합에 특히 유용합니다.여러 층을 쌓아 놓음으로써 우리의 PCB는 고밀도의 상호 연결과 고급 회로를 필요로 하는 복잡한 설계에 필요한 플랫폼을 제공합니다.이 다층 접근법 은 공간 을 극대화 할 뿐만 아니라 최종 제품 의 전체적 인 내구성 과 성능 을 향상 시킨다.
우리의 다층 PCB 보드는 정확도로 제조되고 각 보드가 최고 수준의 성능과 신뢰성을 충족하는지 확인하기 위해 엄격한 품질 관리 조치에 적용됩니다.고품질의 재료 사용, 최첨단 제조 공정과 결합하여 내구성뿐만 아니라 뛰어난 전기적 특성을 가진 제품을 만듭니다.품질에 대한 이 헌신은 우리의 고객이 그들의 중요한 애플리케이션에 우리의 PCB에 의존할 수 있음을 의미합니다다양한 조건 하에서 일관성 있게 수행 할 수 있다는 것을 알고 있습니다.
다층 회로 보드의 다재다능성은 통신, 의료 장치, 항공 우주 기술 및 소비자 전자제품 등 광범위한 응용 분야에 적합합니다.여러 계층과 복잡한 회로 디자인을 지원 할 수있는 능력은 전자 장치의 한계를 확장하려는 디자이너를위한 선택으로 만듭니다.프로토타입이나 대량 생산을 위해든 우리의 PCB는 혁신과 효율성을 촉진하도록 설계되었습니다.
마지막으로, 우리는 각 프로젝트가 고유한 도전과 요구사항을 가지고 있다는 것을 이해합니다.여러 클래스 임피던스 사양의 적용을 포함하여경험 많은 엔지니어들이 지원하고 안내를 제공하여 최종 제품이 기대에 부응할 뿐만 아니라 기대를 뛰어넘는 것을 보장합니다당신은 단지 구성 요소를 구입하는 것이 아닙니다; 당신은 당신의 전자 프로젝트의 성공을 이끌어 줄 솔루션에 투자하고 있습니다.
| 속성 | 사양 |
|---|---|
| 구멍 크기 | 00.2mm |
| 구리 무게 | 12OZ |
| 최대 패널 크기 | 600mm*1200mm |
| 계층 수 | 4~32층 |
| 두께 | 00.2mm-6.0mm |
| 특별 요구 사항 | 멀티 클래스 임페던스 |
| 포장 | 카튼 상자 와 함께 진공 포장 |
| 구리 두께 | 00.5oz-6oz |
| 표면 | HASL, 몰입 금, 몰입 진, 몰입 은, 금 손가락, OSP |
의다층 인쇄판 (MPB), 일반적으로 알려진다층 PCB또는다층 PWB, 향상된 기능과 컴팩트 크기 때문에 현대 전자계의 초석입니다. 0.5oz에서 6oz까지의 구리 두께와 최소 구멍 크기를 수용 할 수있는 능력 0.2mm, 이 보드는 정확성과 신뢰성을 위해 설계되었습니다. 12OZ의 견고한 구리 무게와 0.2mm에서 6.0mm의 변동 두께는 광범위한 응용 프로그램을 허용합니다.각종 기술 요구사항을 충족시키는.
다층 PCB의 주요 응용 사례 중 하나는 통신 분야입니다.다층 인쇄판이 제공하는 높은 주파수 성능은 모바일 네트워크 인프라에 필수적입니다., 신호 무결성과 밀도가 가장 중요합니다. 마찬가지로, 컴퓨팅 분야에서, 특히 서버 및 고성능 컴퓨터에서, 다층 PWB는 필수적입니다.복잡한 회로 설계에 필요한 계층화와 연결성을 제공하여 빠른 데이터 처리 및 열 분비를 촉진합니다..
의료기기 분야에서 다층 PCB는 밀도가 높은 구성 요소 레이아웃과 고정밀 전자 회로를 지원 할 수있는 능력으로 인해 점점 더 활용되고 있습니다. 진단 장비,예를 들어 MRI 기계와 CT 스캐너또한 휴대용 의료기기들은 다층 PCB의 컴팩트 크기와 가벼운 특성으로 혜택을 누립니다.이러한 장비의 이동성에 필수적인.
항공우주 산업에서도 다층 PCB를 광범위하게 사용하고 있으며, 신뢰성과 성능은 협상이 불가능합니다.보드는 극한의 조건에 노출되어 있으며 높은 수준의 진동과 온도 변동에 견딜 수 있어야합니다, 최대 6.0mm 두께의 다층 PWB의 견고한 구조를 최적의 선택으로 만듭니다.
스마트 폰, 태블릿, 웨어러블 기기를 포함한 소비자 전자제품은 아마도 다층 PCB의 가장 눈에 띄는 응용 시나리오입니다. 장치가 얇아지고 기능이 더 풍부해짐에 따라콤팩트의 수요, 고밀도 다층 보드가 증가합니다.작은 최소 구멍 크기 및 다양한 구리 두께 옵션은 성능을 희생하지 않고 좁은 공간에서 여러 기능을 수용하는 복잡한 디자인을 허용.
마지막으로, 자동차 애플리케이션은 더 똑똑하고 전자적으로 복잡한 차량으로의 지속적인 발전으로 인해 다층 PCB에 점점 더 의존하고 있습니다.엔진 제어 장치에서 인포테인먼트 시스템까지, 다층 인쇄판이 다양한 전기 작업을 동시에 처리 할 수있는 능력은 현대 차량의 기본 구성 요소가됩니다.
결론적으로, 다층 PCB의 다재다능성과 첨단 기능은 다양한 산업 분야에서 다양한 응용 분야에 적합합니다.현대 전자 장치의 개발 및 기능에 중요한 역할을 강조.
다층 PCB 보드의 제품 사용자 정의 서비스:
구리 무게:우리의 다층 PCB는 상당한 12OZ의 구리 무게를 가지고 있으며, 10층 PCB와 16층 PCB 모두에 대한 우수한 전도성과 내구성을 보장합니다.
표면 장착 기술:예, 우리는 최첨단 표면 장착 기술 (SMT) 을 적용하여 매끄럽고 효율적이고 신뢰할 수있는 다층 인쇄판 조립을 제공합니다.
포장:우리는 진공 포장 방식을 사용하여 포장에 극심한 주의를 기울이고 PCB가 원형 상태로 도착하는지 확인하기 위해 견고한 카튼 박스에 의해 추가 보호됩니다.
서비스:원스톱 서비스 OEM를 통해, 우리는 디자인부터 배달까지 PCB 요구 사항의 모든 측면을 처리하여 10 레이어 PCB와 16 레이어 PCB에 대한 원활한 경험을 보장합니다.
구멍 크기:정밀 엔지니어링은 우리가 0.2mm의 최소 구멍 크기를 제공 할 수 있습니다. 고밀도의 상호 연결이 필요한 복잡한 다층 인쇄판 디자인에 완벽합니다.
우리의 다층 PCB 보드는 포괄적인 기술 지원과 서비스를 제공하여 제품에서 최대한의 효과를 얻을 수 있습니다. 우리의 전문가들은 PCB 설계에 대한 지침을 제공 할 수 있습니다.재료 선택우리는 또한 제조 과정과 관련된 모든 문제를 해결하는 데 도움이 문제 해결 지원을 제공합니다.신호 무결성, 또는 열 관리.우리는 다층 PCB의 복잡성을 이해하고 원활한 설계 및 생산 프로세스를 촉진하는 데 도움이되는 상세한 문서와 자원을 제공합니다.우리의 약속은 당신이 당신의 응용 프로그램에 고품질, 신뢰할 수있는 PCB를 달성하는 데 필요한 지원을 제공하는 것입니다.
