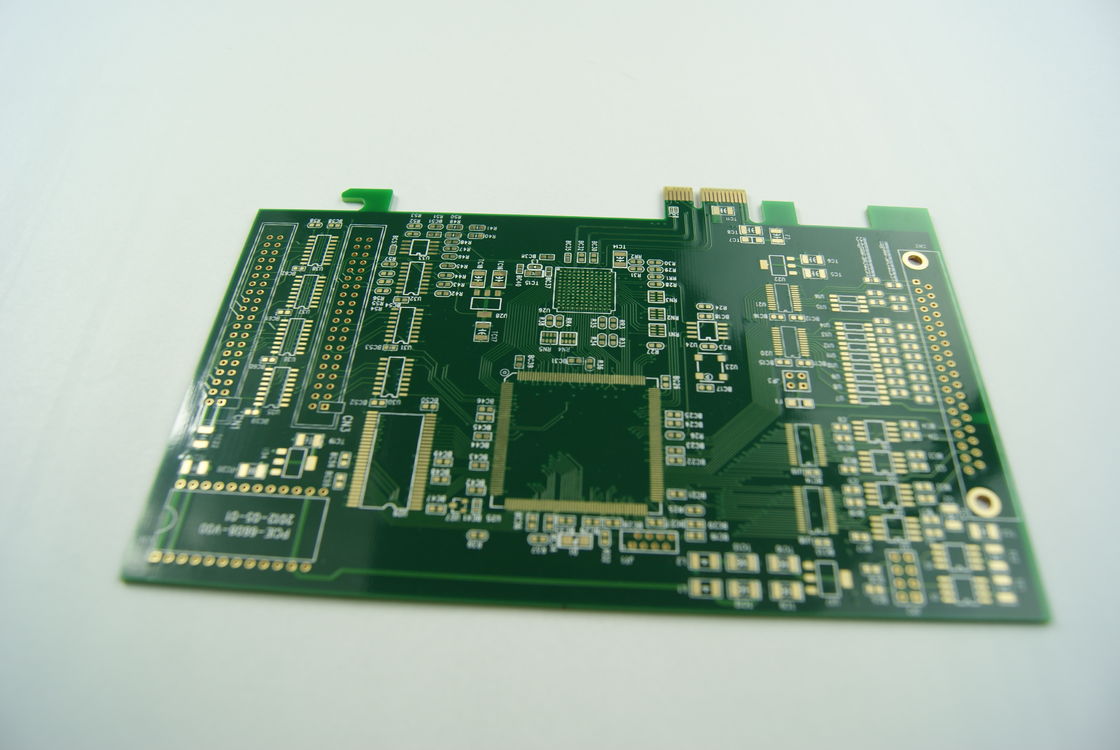

다층 표면 장착 기술 PCB 보드 저항 제어 회로 OEM 서비스
다층 PCB (프린트 서킷 보드) 는 전자 부품 분야에서 중요한 기술 발전을 나타냅니다.고속 및 고 용량 회로에 대한 끊임없이 증가하는 요구를 충족하도록 설계되었습니다., 다층 PCB는 복잡하고 밀도가 높은 회로 디자인을 가능하게 하는 엔지니어링의 기적입니다.이 PCB는 다양한 전자 장치를 지원할 수 있습니다., 간단한 가젯에서 정교한 산업 기계까지 다양합니다.
다층 PCB의 특징 중 하나는 두께 범위입니다. 0.2mm에서 6.0mm까지 두께가 다양합니다.이 보드는 광범위한 응용 프로그램 및 설계 사양을 충족하는 데 필요한 유연성을 제공합니다.보드의 두께는 보드의 강도, 열 관리 기능 및 전반적인 기능에 크게 영향을 줄 수 있기 때문에 중요한 요소입니다.
패키징에 관해서는, 이 다층 PCB는 매우 신중하게 취급됩니다. 그들은 진공 포장 방법을 사용하여 포장됩니다.그리고 다른 환경적 요인들로 인해진공 밀폐 된 후, 그들은 견고한 카튼 상자에 배치되어 배송 준비됩니다.이 포장 방식은 운송 중 PCB의 품질을 보존 할뿐만 아니라 배치 할 준비가 될 때까지 안전한 저장을 촉진합니다..
이 다층 PCB의 최대 패널 크기는 인상적 인 600mm × 1200mm입니다. 이 큰 포맷 크기는 확장 회로 디자인을 생산 할 수 있습니다.이는 하나의 보드에 상당한 양의 회로를 통합해야 하는 애플리케이션에 특히 유용합니다.큰 패널을 생산 할 수있는 능력은 또한 프로젝트에 필요한 개별 PCB의 수를 줄임으로써 효율성을 높입니다.따라서 잠재적인 고장점을 최소화하고 조립 프로세스를 단순화합니다..
이러한 다층 PCB에 대한 특별한 요구 사항은 멀티 클래스 임피던스를 처리 할 수있는 능력입니다. 임피던스 제어는 PCB의 설계 및 제조에서 중요한 측면입니다.특히 신호 속도와 주파수가 증가함에 따라적당한 임피던스 매칭은 신호의 무결성을 보장하고, 성능 저하로 이어질 수 있는 신호 손실과 반사를 줄입니다.이 능력은 특히 14 층 PCB에서 중요합니다., 회로의 복잡성은 여러 계층에 걸쳐 정확한 임피던스 계산과 조정을 요구합니다.
다층 회로판은 선도 경로를 층으로 만드는 것이 아니라 복잡한 기술을 컴팩트하고 효율적인 디자인으로 통합하는 것입니다.여러 층의 사용은 힘과 지상 평면의 분리를 허용, 소음 및 신호 사이의 교차 스톡을 줄입니다. 그것은 또한 고 용량 인터 커넥트의 통합을 촉진합니다.고도의 정확성과 신뢰성을 요구하는 현대 디지털 및 아날로그 신호에 필수적입니다..
가장 진보된 종류의 다층 PCB 중 하나는 14층 PCB입니다. 이 보드는 다층 PCB 기술의 정점에 있습니다.다양한 회로 구성 요소를 수용할 수 있는 복잡한 층을 갖춘14층 구성이 향상 된 전기 성능과 열 관리를 제공합니다. 이는 고속 및 높은 전력 애플리케이션에 필수적입니다. Designing and manufacturing such complex PCBs requires a high level of expertise and state-of-the-art fabrication techniques to ensure that each layer functions harmoniously within the overall stack-up.
요약하자면, 다층 PCB는 현대 전자제품의 필수 부품입니다.큰 패널 크기, 그리고 다 클래스 임피던스 제어와 같은 특수 요구 사항을 충족 할 수있는 능력,이 PCB는 가장 까다로운 환경에서 우수한 것으로 설계되었습니다.복잡한 14층 PCB 또는 표준 다층 구성이든, 이 회로 보드는 오늘날 우리 세계에 전력을 공급하는 수많은 전자 애플리케이션의 척추입니다.
| 속성 | 세부 사항 |
|---|---|
| 표면 | HASL, 몰입 금, 몰입 진, 몰입 은, 금 손가락, OSP |
| 크기 | / |
| 특별 요구 사항 | 멀티 클래스 임페던스 |
| 최대 패널 크기 | 600mm*1200mm |
| 두께 | 00.2mm-6.0mm |
| 구리 무게 | 12OZ |
| 포장 | 카튼 상자 와 함께 진공 포장 |
| 층 | 4-22 층 |
| 구멍 크기 | 00.2mm |
| 표면 장착 기술 | 네 |
다층 PCB 보드는 4-22 층의 다재다능한 범위로 현대 전자제품의 초석이며 다양한 산업 분야에서 수많은 응용 프로그램을 제공합니다.이 복잡 한 보드 들 은 여러 층 의 구리 를 사용 하여 설계 되었습니다, 0.5oz에서 6oz까지, 공간 효율적이고 신뢰할 수있는 정교한 회로 디자인을 수용 할 수 있습니다.이러한 다층 보드에 사용할 수 있는 표면 마감에는 HASL가 포함됩니다., 몰입 금, 몰입 진, 몰입 은, 금 손가락, OSP. 이 표면 치료는 산화로부터 PCB를 보호 할뿐만 아니라 신뢰할 수있는 용접성과 연결성을 보장합니다.
다층 PWB의 주요 응용 사례 중 하나는 컴퓨팅 및 통신 영역입니다. 데이터 센터의 척추인 고성능 컴퓨터와 서버,다층 PCB가 제공하는 효율성과 고속 신호 전송을 요구합니다.마찬가지로, 베이스 스테이션과 라우터 등 통신 장비는 20 레이어 PCB를 활용하여 여러 신호 전송을 동시에 간섭 없이 관리합니다.
의료 기기 분야에서 신뢰성 및 정확성은 무엇보다 중요합니다. 다층 PCB 보드는 MRI 기계와 같은 의료 영상 장비에서 널리 사용됩니다.그리고 소형 진단 장치에서, 고밀도 회로는 필수적입니다. 몰입 금 또는 몰입 은 표면의 사용은 생명을 구하는 의료 기술에서 요구되는 수명과 일관성 성능을 보장합니다.
항공 우주 및 방위 부문 또한 다층 PCB의 응용으로 크게 이익을 얻습니다.그리고 군사용 장비는 종종 20층 PCB 또는 그 이상의 사용을 필요로 합니다.두꺼운 구리 층이 제공하는 견고함과 골드 피저와 같은 완성품의 신뢰성은 이러한 고 스트레스 환경에서 매우 중요합니다.
스마트 폰, 태블릿 및 웨어러블 기기를 포함한 소비 전자 제품은 점점 더 정교해지고 있으며 다층 PCB 보드의 또 다른 주요 응용 시나리오입니다.이 장치들은 성능을 유지하면서 구성 요소의 소형화를 요구합니다., 다층 PWB의 컴팩트 디자인으로 달성 된 업적. 원스톱 서비스 OEM 제공은 제조업체가 맞춤형 PCB의 원활한 공급에 의존 할 수 있음을 보장합니다.생산과정과 시장에 출시 시기를 최적화.
마지막으로 자동차 산업은 전기 및 자율주행 차량으로의 전환으로 복잡한 전자 시스템을 관리하기 위해 다층 PCB에 의존합니다.,OSP와 같은 완성품이 제공하는 내구성 및 무거운 구리 층을 지원할 수있는 능력으로 다층 PCB는 자동차 전자 풍경의 필수 요소가됩니다.
결론적으로, 다층 PCB 보드의 응용 기회와 시나리오는 다양하고 지속적으로 확장됩니다.다양한 표면 마감 옵션과 원스톱 서비스 OEM의 편의성, 다층 PCB는 산업 전반에 걸쳐 전자 기술의 발전에 필수적인 구성 요소로 자리 잡고 있습니다.
서비스:다층 PCB 생산을 위한 원스톱 서비스 OEM, 설계부터 배달까지 모든 요구 사항이 충족되도록 보장합니다.
구리 두께:다양한 현재 운반 용량과 내구성 요구 사항을 수용하기 위해 0.5oz에서 6oz까지 유연한 옵션.
레이어:PCB를 위한 다양한 레이어를 제공합니다. 4층에서 22층까지요. 복잡한 18층 PCB와 고밀도 20층 PCB를 포함해서요.
구멍 크기:복잡하고 고품질의 다층 PCB 디자인을 위해 최소 0.2mm의 구멍 크기의 정밀 드릴링
포장:안전 진공 포장과 카튼 상자로 PCB가 순수한 상태로 도착하고 즉각적으로 사용할 수 있도록 보장합니다.
우리의 다층 PCB 보드는 정밀하게 설계되어 오래 지속되도록 만들어졌습니다.우리의 전담 기술 지원 팀은 당신을 돕기 위해 여기에 있습니다.우리는 다층 PCB 보드가 최적의 기능을 보장하기 위해 포괄적인 지원 서비스를 제공합니다.
우리의 기술 지원 서비스는 다음을 포함합니다:
저희 제품 지원은 잘못된 사용, 방치, 또는 저희 회사가 승인하지 않은 수정으로 인한 손상을 포함하지 않습니다.항상 사용 및 유지 관리에 대한 권장 지침을 따르십시오..
우리의 목표는 당신이 당신의 다층 PCB 보드를 최상의 상태로 유지하기 위해 필요한 지원을 제공하는 것입니다.고객 서비스 섹션을 참조하십시오 ( 연락처 정보가 제외됩니다)우리는 모든 고객에게 특별한 서비스와 지원을 제공하기 위해 최선을 다하고 있습니다.
문의사항을 직접 저희에게 보내세요
