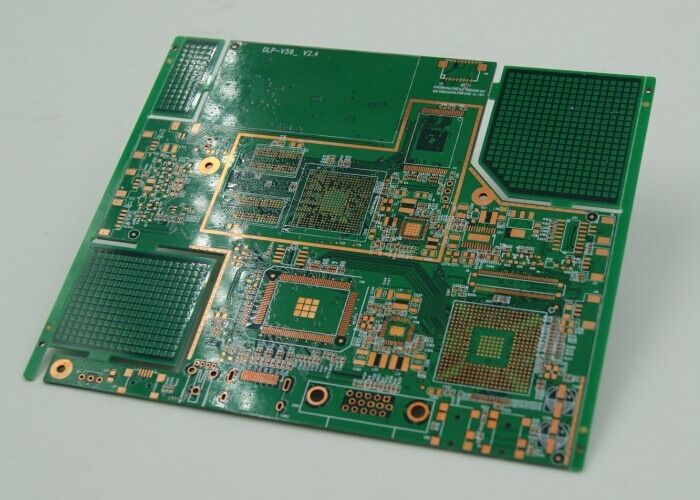

몰입 금 3-8U" 다층 PCB 보드 4-22 24 시간부터 레이어 프로토타입
다층 PCB 보드는 복잡한 고밀도 전자 애플리케이션의 요구를 충족시키기 위해 정밀하게 설계된 첨단 회로 솔루션입니다. 기술이 계속 발전함에 따라더 작은 발자국에서 더 많은 기능에 대한 요구는 다층 인쇄판의 필요성을 낳았습니다.우리의 다층 PCB 보드는 이러한 진화의 완벽한 예입니다.12 레이어 PCB를 통합하여 많은 전자 구성 요소에 충분한 공간을 제공하면서 매끄럽고 컴팩트한 디자인을 유지합니다..
우리의 다층 PCB 보드는 최신 표면 장착 기술 (SMT) 을 사용하여 제작되었으며, 이는 보드의 표면에 구성 요소를 정확하고 안전하게 배치 할 수 있습니다.이 기술은 보드의 신뢰성 및 연결 무결성을 향상뿐만 아니라 전자 장치의 소형화를 지원SMT와 함께, 다층 PCB 보드는 효율적이고 견고한 플랫폼으로 깔끔하게 포장 된 기능의 발전소가됩니다.
이 다층 PCB 보드의 주목할만한 특징 중 하나는 관대한 최대 패널 크기입니다. 상당한 600mm * 1200mm를 측정하여 디자이너가 작업 할 수있는 충분한 부동산을 제공합니다.이 크기는 광범위한 회로를 필요로하거나 더 큰 규모의 작업을 위해 고안 된 응용 프로그램에 특히 유용합니다.확장 패널 크기는 심지어 가장 복잡한 회로 설계도 여러 보드가 필요없이 수용 할 수 있음을 보장합니다.따라서 전체 설계 프로세스를 단순화하고 잠재적인 고장점을 줄입니다..
이 다층 PCB 보드의 구리 두께는 0.5oz에서 6oz까지 다양합니다.보드를 다양한 전기 요구 사항에 적합하게 만드는 것저전력 소비자 전자제품 또는 고전력 산업용용으로 다층 PCB 보드는 최적의 성능과 전력 분배를 보장하기 위해 사용자 정의 할 수 있습니다.
내구성 및 신뢰성 또한 가장 중요하며, 이것은 유리 에포시 RO4003C + Tg170 FR-4 물질이 작용하는 곳입니다.이 고성능 기판 물질은 뛰어난 열 저항력으로 알려져 있습니다., 기계적 강도, 차원 안정성Tg170 등급 (글라스 전환 온도 170 °C) 은 다층 PCB 보드가 구조적 무결성을 손상시키지 않고 중요한 온도 변동에 견딜 수 있음을 의미합니다.이것은 열 스트레스가 우려되는 까다로운 환경과 응용 프로그램에 이상적인 선택이됩니다.
보드의 인상적인 기능을 보완하기 위해, 우리는 포괄적인 원스톱 OEM 서비스를 제공합니다.이 서비스는 설계의 초기 단계부터 최종 제조 과정까지 고객을 지원하도록 설계되었습니다.. 우리의 전문가 팀은 클라이언트와 긴밀히 협력하여 다층 PCB 보드의 모든 측면이 그들의 특정 필요와 표준을 충족하도록 조정되도록합니다. 우리의 OEM 서비스와 함께,고객들은 원활한 경험과 최소한의 번거로움으로 시스템에 통합될 준비가 된 제품을 기대할 수 있습니다..
요약하자면, 우리가 제공하는 다층 PCB 보드는 PCB 기술의 발전에 대한 증거입니다.상당한 최대 패널 크기를 제공하는, 다양한 구리 두께를 제공하며 탄탄한 유리 에포시 RO4003C+ Tg170 FR-4 재료를 사용하여 전자 부품 설계의 최전선에 있는 제품을 만들었습니다.우리의 원스톱 서비스 OEM의 추가로 프로세스의 모든 단계고품질, 신뢰성 있고 사용자 정의 가능한 다층 인쇄판을 찾는 사람들에게,우리의 멀티 레이어 PCB 보드보다 더 멀리 보지.
| 속성 | 세부 사항 |
|---|---|
| 크기 | / |
| 서비스 | 원스톱 서비스 OEM |
| 최대 패널 크기 | 600mm*1200mm |
| 계층 수 | 4-22 층 |
| 두께 | 00.2mm-6.0mm |
| 구멍 크기 | 00.2mm |
| 구리 두께 | 00.5oz-6oz |
| 구리 무게 | 12OZ |
| 유리 에포시 | RO4003C+ Tg170 FR-4 |
| 표면 | HASL, 몰입 금, 몰입 진, 몰입 은, 금 손가락, OSP |
다층 PCB 보드는 고급 다층 회로 보드 기술로 수많은 시나리오에서 응용 프로그램을 찾는 다재다능한 제품입니다.이 보드는 단지 다른 부품이 아닙니다.현대 전자제품의 척추이며, 복잡한 회로를 컴팩트 장치에 장착할 수 있게 해준다.각 보드는 주의 깊게 포장됩니다 진공 포장과 카튼 상자 운송 중에 제품의 무결성과 안전을 보장하기 위해, 장거리 물류 및 저장에 적합합니다.
0.2mm-6.0mm의 다양한 두께 범위로, 다층 PCB 보드는 다른 응용 프로그램의 요구 사항에 맞게 사용자 정의 될 수 있습니다.얇은 보드 는 공간 이 필요 한 극소량 의 장치 에서 특히 유용 하다한편, 두꺼운 보드는 더 많은 내구성을 제공하며 산업 기계 및 자동차 시스템과 같은 무거운 용량 애플리케이션에 이상적입니다.
다층 회로 보드의 가장 뛰어난 특징 중 하나는 표면 장착 기술 (SMT) 과 호환성입니다. 이것은 구성 요소의 효율적인 장착을 가능하게합니다.속도와 정밀성이 중요한 대량 생산 전자 장치에 훌륭한 선택이됩니다.SMT는 또한 단위 면적 당 더 많은 구성 요소를 호스팅 할 수있게합니다. 이는 작은 형식 인자에서 높은 기능을 요구하는 현대 전자 장치에서 필수적입니다.
600mm * 1200mm의 인상적 인 최대 패널 크기는 다층 PCB 보드를 서버 메인보드, 통신 장비 및 위성 시스템과 같은 대규모 응용 프로그램에서 사용할 수 있습니다..이 큰 패널 크기는 더 작은 보드의 경제적인 생산을 용이하게 해줍니다. 여러 개의 더 작은 회로가 분리되기 전에 하나의 큰 패널에 새겨질 수 있기 때문입니다.
또한, 4-22 계층의 넓은 범위로, 이러한 다층 회로 보드는 복잡한 전자 시스템에 맞춤형입니다.여러 계층으로 복잡한 연결과 초고속 신호 처리고성능 컴퓨팅 장치, 첨단 의료 영상 시스템 및 항공 우주 전자 장치에서 필수적입니다. 신뢰성과 효율성이 가장 중요합니다.
결론적으로, 다층 PCB 보드는 오늘날의 전자 산업의 기본 구성 요소입니다. 그것은 다양한 응용 프로그램에 적응하는 제품입니다.소형 소비자 기기부터 탄탄한 산업 장비까지그 패키지, 두께 범위, SMT 호환성, 패널 크기 및 계층 수 모두 다재다능성에 기여하여 전자 기술의 발전에 중요한 요소가됩니다.
표면 가공:우리의 다층 PCB 보드는 귀하의 특정 요구 사항을 충족시키기 위해 다양한 표면 완공으로 사용자 정의 할 수 있습니다. 옵션은 HASL, 몰입 금, 몰입 틴, 몰입 은, 금 손가락,그리고 OSP 당신의 다층 회로 보드의 최적의 성능과 신뢰성을 보장.
표면 장착 기술 (SMT):네, 우리는 당신의 다층 PCB 보드의 복잡한 디자인과 높은 구성 요소 밀도를 수용하기 위해 표면 마운트 기술 서비스를 제공합니다. 고품질의 조립 과정을 보장합니다.
재료 구성:우리는 RO4003C와 Tg170 FR-4 기판과 결합한 고성능 유리 에포시 재료를 18 레이어 PCB에 사용하며 열 저항성과 기계적 무결성을 제공합니다.
계층 수:우리의 다층 PCB 보드는 4층에서 22층까지 제조될 수 있으며, 고급 전자 회로의 복잡한 요구를 충족시키기 위해 설계에 큰 유연성을 제공합니다.
판 두께:우리는 우리의 다층 회로판에 0.2mm에서 6.0mm까지 두께를 제공합니다. 우리는 당신의 프로젝트의 물리적 제약과 내구성 요구 사항을 충족시킬 수 있도록 보장합니다.
우리의 다층 PCB 보드는 최고 수준의 만족과 성능을 보장하기 위해 포괄적인 기술 지원과 서비스를 제공합니다.우리의 지원은 세부적인 제품 문서를 포함합니다., 설치 지침 및 사용 및 유지 보수에 대한 최선의 방법.우리의 전담 지원 팀은 전문적인 도움과 문제 해결 조언을 제공 할 수 있습니다..
우리는 다층 PCB 보드와 함께 경험을 향상시키기 위해 다양한 서비스를 제공합니다. 디자인 검증, 성능 최적화 및 구매 후 지원 등이 포함됩니다.우리의 목표는 PCB의 신뢰성 및 효율성을 최대화하는 데 도움이 됩니다귀하의 제품이 최신 상태로 유지되도록, 우리는 또한 귀하의 다층 PCB 보드와 관련된 최신 발전에 대한 신속한 업데이트와 정보를 제공합니다.
복잡한 문제나 해결되지 않은 문제라면, 우리는 당신의 사건을 전문 기술 팀에게 전달할 수 있는 절차를 갖추고 있습니다. 그들은 해결책을 찾기 위해 당신과 긴밀히 협력할 것입니다.품질과 고객 만족에 대한 우리의 헌신은 가능한 한 빠르고 효과적으로 귀하의 기술적 문제를 해결하기 위해 헌신한다는 것을 의미합니다..
문의사항을 직접 저희에게 보내세요
