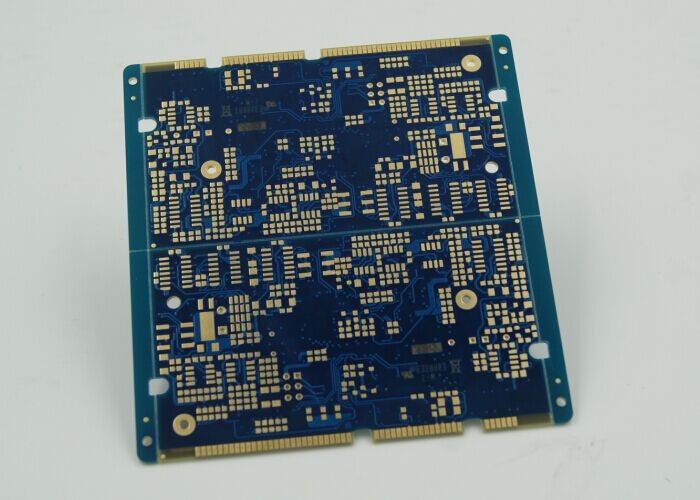

HASL 금 손가락 다층 PCB 보드 10 금 선도자 손가락과 함께 FR4 PCB 보드 IC 리드
다층 인쇄회로판 (PCB) 은 현대 전자제품의 까다로운 요구사항을 충족시키기 위해 전문적으로 제작된 기술적인 기적입니다.여러 회로 계층을 하나의 보드에 통합할 수 있는 기능, 이 정교한 구성 요소는 많은 고급 전자 응용 프로그램의 척추입니다. 다층 PCB 보드 제품은 0.2mm에서 6.0mm까지 두께 범위를 자랑합니다.가장 얇은 휴대용 장치에서 견고한 산업용 기계에 이르기까지 다양한 용도의 옵션을 제공합니다..
다층 회로 보드의 가장 뛰어난 특징 중 하나는 크기의 다양성입니다. 다양한 요구 사항을 충족시키기 위해 이러한 PCB는 표준 차량으로 제한되지 않습니다.모든 프로젝트의 특정 요구에 맞춘 맞춤형 솔루션을 허용합니다.콤팩트 기기든 대규모 시스템이든 다층 PCB는 지정된 공간에 정확하게 맞게 설계되어 최적의 성능과 통합을 보장합니다.
우리의 서비스 제공은 단순한 제조를 넘어선다. 우리는 포괄적인 원스톱 서비스 OEM 경험을 제공합니다.제품 최종 배달까지, 우리의 팀은 PCB 생산 과정의 모든 측면을 처리하는 데 완전히 장착되어 있습니다. 고객은 원활하고 효율적인,그리고 여러 공급자를 고용할 필요 없이 모든 전자 회로 요구 사항을 해결하는 맞춤형 서비스.
PCB의 표면 완화는 중요한 요소입니다. 그것은 산화로부터 구리를 보호하고 보드의 용접성을 향상시킵니다. 우리의 다층 PCB는 다양한 표면 완화 옵션으로 제공됩니다.HASL (핫 에어 솔더 레벨링) 를 포함하여, 몰입 금, 몰입 틴, 몰입 은, 금 손가락, 및 OSP (물질 용매성 보존제). 이 표면 완공 각각의 향상된 내구성,전기 성능 향상, 또는 부식 저항성을 높여서 고객이 특정 응용 프로그램에 가장 적합한 완공을 선택할 수 있습니다.
포장과 운송에 있어서 PCB의 무결성이 가장 중요하다는 것을 알고 있습니다.각 다층 회로판이 원형 상태로 목적지에 도달하는지 확인합니다.진공 포장 방식은 공기를 제거하고 습기가 판을 손상시키는 것을 방지하며, 견고한 카튼 박스는 물리적 손상으로부터 단단한 보호 층을 제공합니다.포장에 대한 이러한 철저한 접근은 품질과 고객 만족에 대한 우리의 의지를 반영합니다..
14층 PCB는 우리 제품 라인업에서 가장 복잡한 구성 중 하나입니다.이 보드는 공간이 필요하고 기능이 손상될 수 없는 고밀도 애플리케이션을 위해 설계되었습니다.14층의 각 층은 원하는 전기적 특성과 기계적 안정성을 달성하기 위해 정확하게 정렬되고 래미네이트됩니다.여러 층의 사용은 또한 설계에서 더 많은 유연성을 허용, 더 많은 구성 요소를 수용하고 복잡한 전자 시스템에 필수적인 높은 수준의 상호 연결성을 제공합니다.
결론적으로, 우리의 다층 PCB 보드 제품은 현대 회로 기술의 모범적인 대표로 서 있습니다. 두께와 크기의 유연성,표면 완공의 범위그리고 안전한 진공 포장, 고객은 그들의 기대에 부응할 뿐만 아니라 그들의 기대를 뛰어넘는 제품을 확신합니다.항공우주 산업, 우리의 다층 인쇄 회로 보드는 신뢰할 수 있고 고성능의 전자 장치가 구축되는 기초입니다.
| 매개 변수 | 설명 |
|---|---|
| 계층 수 | 4-22 층 |
| 구리 두께 | 00.5oz-6oz |
| 두께 | 00.2mm-6.0mm |
| 표면 | HASL, 몰입 금, 몰입 진, 몰입 은, 금 손가락, OSP |
| 서비스 | 원스톱 서비스 OEM |
| 표면 장착 기술 | 네 |
| 크기 | / |
| 층 | 4-22 층 |
| 유리 에포시 | RO4003C+ Tg170 FR-4 |
| 구멍 크기 | 00.2mm |
다층 인쇄회로판 (PCB) 은 전자 산업에 혁명을 일으킨 기술적 기적입니다.이 PCB는 컴팩트한 형태로 복잡한 전자 회로의 요구를 충족하도록 설계되었습니다.다층 PCB의 응용 및 시나리오는 광범위하고 다양하며 고밀도의 상호 연결이 필요한 다양한 산업 및 기술을 포함합니다.
다층 PCB의 주요 응용 사례 중 하나는 통신 분야에서 있습니다. 산업은 고속 전송과 신뢰성을 요구합니다.이 부분에서 다층 PWB (프린트 와이어링 보드) 가 탁월합니다.0.2mm의 최소 구멍 크기로, 이 보드는 스마트 폰, 라우터,및 스위치 시스템.
컴퓨터 시스템에서는 다층 PWB가 필수적입니다. 노트북이나 데스크톱, 또는 고성능 서버에서이러한 시스템의 복잡성은 프로세서를 지원하기 위해 여러 계층을 필요로 합니다., 메모리 및 다양한 입력 / 출력 주변 장치 0.2mm에서 6.0mm 두께 범위에서이 PCB는 특정 응용 프로그램에 맞게 조정 할 수 있습니다.초얇은 노트북 컴퓨터부터 강력한 산업용 컴퓨터까지.
소비자 전자제품 또한 다층 인쇄 회로판의 사용에서 큰 이익을 얻습니다. 고급 오디오 및 비디오 장비, 디지털 카메라,그리고 게임 콘솔은 12OZ까지의 높은 구리 무게를 필요로 하 고 전력 및 신호 경로에 낮은 저항과 높은 전도성을 보장 합니다이 속성은 장치가 신뢰할 수있을뿐만 아니라 소비자가 요구하는 높은 성능을 제공한다는 것을 보장합니다.
자동차 및 항공 산업은 다층 PCB에 점점 더 의존하고 있습니다. 현대 차량, 항공기,그리고 우주선은 극단적인 조건에 견딜 수 있고 신뢰할 수 있는 성능을 제공할 수 있는 보드를 사용해야 합니다.이러한 응용 프로그램에서 다층 PCB는 종종 안전과 내구성에 필요한 엄격한 표준을 충족시키기 위해 엄격한 테스트를 받습니다.
마지막으로 의료 분야에서 다층 PCB는 스캐너, 모니터 및 고급 진단 장비와 같은 다양한 장치에 사용됩니다.다층 PWB의 정확성과 신뢰성은 이러한 장치가 정확하고 효율적으로 작동하는지 확인하는 데 중요합니다.환자 치료와 의학 연구에 필수적입니다.
요약하자면, 다층 PCB의 다재다능성은 다양한 산업 분야에서 다양한 응용 분야에 적합합니다.다른 두께, 그리고 무거운 구리 무게는 각 특수한 시나리오에 필요한 높은 표준을 충족시키는 특정 응용 프로그램에 맞게 이러한 보드를 사용자 정의 할 수 있습니다.
우리의 다층 PCB 커스터마이징 서비스는 다양한 사양을 충족시켜 귀하의 다층 PWB가 가장 높은 표준을 충족하는지 보장합니다.우리는 RO4003C + Tg170 FR-4의 탄탄한 유리 에포시 조성을 특징으로 하는 18 레이어 PCB 제품을 제공합니다, 뛰어난 열 저항과 기계적 강도를 제공합니다.
우리가 제공하는 구리 무게는 상당한 12oz입니다. 높은 전력 애플리케이션을 위해 우수한 전기 전도성과 내구성을 보장합니다.품질에 대한 우리의 헌신은 우리의 원스톱 서비스 OEM을 통해 입증됩니다., 생산 프로세스를 단순화하고 설계에서 배달까지 원활한 경험을 보장합니다.
이러한 기능 외에도, 우리는 또한 고급 표면 장착 기술을 통합하여 전자 부품의 정확하고 신뢰할 수있는 조립을 가능하게합니다.우리는 또한 귀하의 특정 요구 사항을 충족하기 위해 사용자 정의 크기를 제공할 수 있습니다. 사용자 정의 다층 PCB 솔루션의 크기 요구 사항을 논의하기 위해 우리와 연락하십시오.
