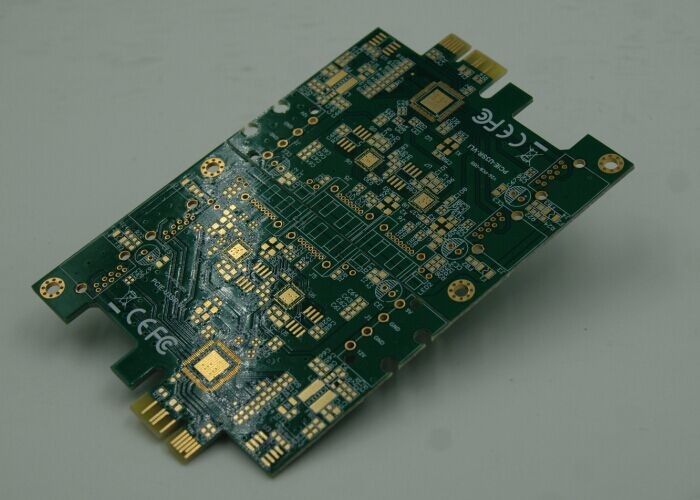

쌍면 PCB 또는 쌍면 회로 보드 (Two-Sided Circuit Board, Double-Plated PCB) 라고도 불리는 이중 면 PCB는 현대 전자제품의 필수 구성 요소이며, 컴팩트한 형식 요소 내에서 복잡한 회로를 가능하게합니다.이 유형의 회로 보드는 양쪽에 전도성 구리 층의 존재로 특징입니다, 단면 PCB에 비해 더 높은 흔적 밀도와 기능성을 높일 수 있습니다. 이 보드의 양면적 성격은 광범위한 응용 분야에 이상적으로 적합합니다.,소비자 전자제품, 통신, 의료기기, 자동차 시스템, 산업 제어장치 등이 포함됩니다.
우리의 쌍면 인쇄판은 고심한 제작과 고품질의 재료 사용으로 인해 시장에서 돋보인다. 판에 사용되는 원료는 FR-4,불에 저항하는 유리로 강화 된 에포시 라미네이트, 산업계에서 우수한 기계적 및 열적 특성으로 잘 알려져 있습니다.FR-4 물질은 보드가 다양한 환경 스트레스에 견딜 수있는 구조적 무결성을 가지고 있으며 신뢰할 수있는 전기 성능에 필요한 열 안정성을 보장합니다.
우리가 제조하는 이중 PCB는 1.6mm의 표준 PCB 두께로 제공됩니다. 가장 일반적인 사양이며 강도와 유연성의 만족스러운 균형을 제공합니다.이 두께는 산업에서 널리 받아들여집니다., 이러한 보드를 사용자 정의 할 필요 없이 다양한 하우징과 장막에 적합하게 만듭니다.
표면 마감은 노출 된 구리 회로를 보호하고 용접성을 보장하기 때문에 PCB 제조의 중요한 측면입니다.우리의 쌍면 인쇄판은 다양한 요구 사항을 충족시키기 위해 다양한 표면 완공으로 제공됩니다옵션에는 핫 에어 솔더 레벨링 (HASL), 일렉트로리스 니켈 몰입 금 (ENIG), 몰입 틴, 몰입 은, 금 손가락 및 유기 용매성 보존 물질 (OSP) 이 포함됩니다.이 각 마감은 나름의 장점이 있습니다., 견고하고 비용 효율적인 HASL에서 높은 신뢰성 및 납 없는 ENIG까지 선택은 특정 응용 프로그램의 필요에 맞게 조정 될 수 있습니다.
미학과 기능은 PCB 디자인에서 손잡고 있으며 실크스크린 층은 둘 다 결정적입니다. 우리의 쌍면 회로 보드는 실크스크린 색을 선택할 수 있습니다. 흰색, 검은색,그리고 노란색이 옵션은 구성 요소 지명자, 테스트 포인트 및 경고 기호를 포함하여 명확한 전설 인쇄를 허용하여 더 쉽게 조립 및 문제 해결을 촉진합니다.
이중판 PCB의 용접 저항, 용접 마스크로도 알려져 있으며, 전통적인 녹색 색상으로 제공됩니다.용접 저항 층은 산화로부터 구리를 보호하고 조립 과정에서 용접 브릿지가 형성되는 것을 방지하기 위해 보드에 적용됩니다.녹색 용접 마스크는 실크 스크린에 대한 뛰어난 대조를 제공하여 기술자가 조립 및 테스트 중에 보드의 표시를 더 쉽게 읽을 수 있습니다.
품질에 대한 우리의 헌신은 우리가 생산하는 모든 이중 면 PCB가 전기 성능, 설계 사양에 대한 준수 및 내구성에 대해 엄격하게 테스트된다는 것을 보장합니다.원형 또는 대량 생산용, 우리의 PCB는 우리의 고객이 신뢰할 수 있는 신뢰성과 성능을 제공하기 위해 제조됩니다.우리는 표준 및 사용자 정의 디자인 요구 사항을 모두 수용 할 수 있습니다, 이중 면 인쇄판의 효율성과 복잡성을 요구하는 전자 프로젝트의 다재다능한 솔루션을 제공합니다.
| 기술 매개 변수 | 사양 |
|---|---|
| PCB 두께 | 10.6mm |
| 실크 스크린 색상 | 흰색, 검은색, 노란색 |
| 구리 무게 | 1~6온스 |
| 표면 마감 | HASL, ENIG, 몰입 틴, 몰입 은, 금 손가락, OSP |
| 민 홀 디아 | 00.075mm |
| 용접 저항 색상 | 녹색 |
| 원료 | FR-4 |
| 색상 | 녹색, 파란색, 노란색 |
| 층 | 두 배 |
| 특징 | 100% E 테스트 |
이중층 PCB, 이중면 인쇄 배선 보드라고도 알려져 있으며, 현대 전자제품의 필수 부품입니다. 최소 구멍 지름 0.075mm,정밀하고 밀도가 높은 상호 연결을 제공합니다.이 보드 의 구리 무게 는 1~6 온스 사이 로 다양 할 수 있으며, 이는 전류 운반 능력 과 기계적 견고성 에서 유연성 을 허용 한다.녹색과 같은 시각적으로 구별되는 용접 저항 색상으로 제공됩니다., 파란색, 노란색, 이러한 보드는 기능뿐만 아니라 조립 및 테스트 과정에서 쉽게 식별됩니다.
1.5m 쌍면 PCB의 가장 일반적인 응용 중 하나는 소비자 전자제품입니다. 스마트 폰, 태블릿, 노트북과 같은 장치에는 컴팩트하고 고성능의 회로 보드가 필요합니다.이 PCB 의 양면성 특성 으로 인해 설계자 들 은 더 작은 공간 에서 더 복잡한 회로 를 만들 수 있다, 소비자들이 요구하는 가볍고 가벼운 디자인에 필수적입니다. 또한 녹색 용접 저항 색상은 명확성과 대비성으로 이러한 응용 프로그램에서 인기있는 선택입니다.제조의 정확성을 향상시키고 오류 위험을 줄이는 것.
산업 제어 및 자동화 분야에서, 이중 판 PCB는 귀중합니다.이러한 환경은 엄격한 조건과 빈번한 사용에 견딜 수 있는 견고하고 신뢰할 수 있는 전자 부품이 필요합니다.높은 구리 무게 옵션으로 제공되는 견고성은 PCB가 산업 환경에서 종종 발생하는 강렬한 전기 부하를 처리 할 수 있음을 보장합니다.유지보수 및 문제 해결 중에 회로 경로를 빠르게 식별하는 데 용접 저항 계층 보조에 사용할 수있는 다양한 색상.
의료기기 또한 이중층 PCB의 정확성과 신뢰성으로부터 크게 이익을 얻습니다.그리고 진단 장치는 민감한 측정과 제어에 필요한 복잡한 회로 디자인을 수용하기 위해 미세한 최소 구멍 지름에 의존합니다.일관성 및 양질의 제어 이중 면 인쇄 와이어링 보드는 환자 안전의 문제가 될 수 있는 이러한 응용 프로그램에서 최우선입니다.
또한 항공 및 자동차 산업은 1.5m 양면 PCB가 효과적으로 적용 될 수있는 예입니다. 이 분야는 극한 조건에서 높은 신뢰성을 요구합니다.이중 PCB는 이러한 엄격한 표준을 충족하도록 설계되었습니다.녹색 용매로 색상 코딩은 이러한 산업의 전형적인 복잡한 조립 프로세스에서 지원합니다.
결론적으로, 2층 PCB는 다양한 애플리케이션에서 다양하고 필수적인 부품입니다. 소비자 전자제품, 산업 자동화, 의료기기 또는 운송,이중 면 프린트 와이어링 보드는 복잡하고 신뢰할 수 있고 효율적인 전자 설계에 필요한 플랫폼을 제공합니다.
우리의 최고 수준의 제품 사용자 정의 서비스를 탐험2층 PCB우리의 1.5m 쌍면 PCB는 견고한 구조와 우수한 전기 성능을 제공합니다. 각 보드는100% E 테스트여러분의 프로젝트의 최고 품질과 신뢰성을 보장합니다.
우리는 초장 PCB를 전문으로, 정밀도로 당신의 독특한 요구 사항을 충족. 우리의 이중 접착 PCB는0.075mm의 최소 구멍 지름, 튼튼한 구성 요소 레이아웃을 가진 복잡한 디자인에 적합합니다.
또한, 우리의 최첨단 제조 프로세스는3mm의 선도자 공간, 증강 신호 무결성을 허용합니다. 우리의 사용 가능한 색상 옵션으로 PCB를 사용자 정의:녹색, 파란색, 노란색, 당신의 디자인 미학과 코딩 시스템에 맞게
우리의 이중 면 PCB 제품은 신뢰성과 내구성을 위해 설계되어 있습니다.우리의 기술 지원 팀은 당신이 우리의 PCB에서 최대한 활용하는 데 필요한 지원을 제공 하기 위해 최선을 다하고 있습니다우리는 당신의 기술적 요구를 지원하기 위해 다양한 서비스를 제공합니다.
제품 상담:우리의 팀은 당신의 디자인에 우리의 이중 면 PCB를 통합하는 최선의 방법에 대해 조언 할 수 있습니다. 성능을 최적화하고 조립 중에 문제를 줄이는 데 도움이됩니다.
디자인 검토 서비스:우리는 생산 전에 잠재적 문제를 식별하는 데 도움이되는 디자인 검토 서비스를 제공하며 PCB 설계가 견고하고 제조에 준비가 되었는지 확인합니다.
문제 해결 지원:조립 또는 운영 중에 PCB에 문제가 발생하면 기술 지원 팀은 문제를 진단하고 효율적으로 해결하는 데 도움이 될 것입니다.
서류:우리는 세부 사항, 재료 데이터 시트 및 처리 지침을 포함하여 포괄적인 문서를 제공하여 성공적인 PCB 구현에 필요한 모든 정보를 확보 할 수 있습니다..
품질 보장:우리 PCB는 엄격한 품질 관리 절차를 거쳐 최고 수준의 품질을 보장합니다.우리의 지원 팀은 이 문제를 해결하고 해결책을 제공할 준비가 되어 있습니다..
우리는 우리의 이중 면 PCB 제품과 함께 만족을 보장하기 위해 헌신하고 있습니다. 우리는 모든 단계에 당신을 지원하기 위해 여기에 있습니다.적절한 고객 지원 채널을 통해 저희 팀에 연락하시기 바랍니다..
