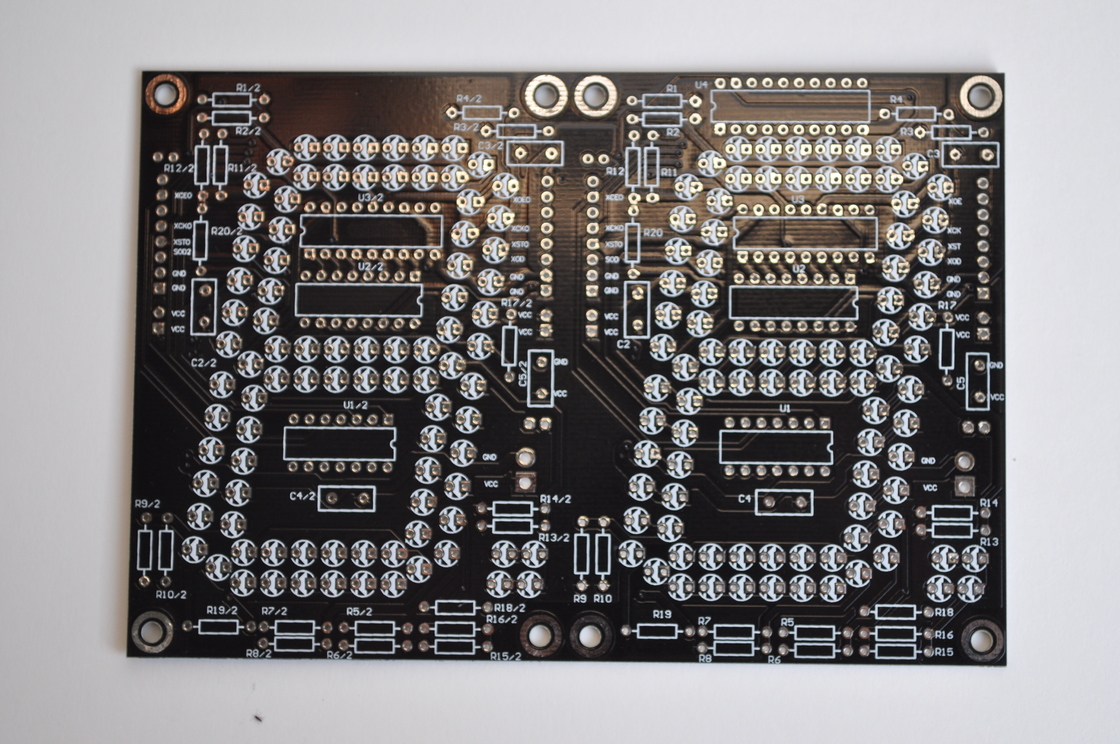

양면 PCB는 Bi-Layer PCB 또는 Dual Layer PCB라고도 하며, 광범위한 전자 응용 분야에 이상적인 다재다능하고 신뢰할 수 있는 회로 기판입니다. HASL, OSP, ENIG, Immersion Gold 또는 무연 표면 마감 옵션을 갖춘 이 1.5m 양면 PCB는 뛰어난 품질과 성능을 제공합니다.
이 양면 PCB의 주요 특징 중 하나는 ±10%의 허용 오차를 가진 임피던스 제어의 특수 기술입니다. 이는 기판을 통과하는 신호가 안정적이고 일관되도록 보장하여 신호 무결성이 중요한 고주파 응용 분야에 적합하게 만듭니다.
이 양면 PCB와 함께 제공되는 또 다른 특수 기술은 표준으로, 품질 및 성능에 대한 업계 표준을 충족함을 의미합니다. 이는 PCB가 최신 기술과 프로세스를 사용하여 제조되어 안정적이고 효율적인 결과를 제공함을 보장합니다.
고급 기술 기능 외에도 이 양면 PCB는 PCB 설계 및 PCB 조립과 같은 기타 서비스 옵션도 제공합니다. 이를 통해 고객은 설계부터 조립까지 PCB 요구 사항에 대한 원스톱 솔루션을 제공하여 시간을 절약하고 원활한 생산 프로세스를 보장합니다.
이 양면 PCB의 표면은 OSP로, 유기 솔더링 보존제(Organic Solderability Preservatives)를 의미합니다. OSP는 우수한 솔더링성과 평탄성을 제공하는 비용 효율적인 표면 마감 처리로 다양한 솔더링 응용 분야에 적합합니다.
| 재료 | FR4 |
| 유형 | 오프라인 |
| 솔더 레지스트 색상 | 녹색 |
| 표면 마감 | HASL, OSP, ENIG, Immersion Gold, 무연 |
| 레이어 수 | 2 |
| 도체 간격 | 5 밀 |
| 구리 | 1oz |
| 표면 | OSP |
| 특수 기술 | 임피던스 제어 ;±10% |
| 최소 구멍 대 구리 | 0.2mm |
OSP 표면을 가진 양면 PCB는 다재다능하며 다양한 제품 응용 분야 및 시나리오에서 널리 사용됩니다. 할로겐 프리 및 임피던스 제어 속성은 이러한 요구 사항이 중요한 민감한 전자 장치에 이상적입니다.
주요 제품 속성 중 하나는 레이어 수로, 이 양면 PCB는 2개의 레이어를 제공합니다. 이 디자인은 회로의 복잡성과 단순성 사이의 균형이 필요한 응용 분야에 적합합니다.
이 PCB에 1oz 구리를 사용하면 다양한 전자 응용 분야에서 우수한 전도성과 신뢰성을 보장합니다. 구리 두께는 다양한 장치에 적합하여 이 PCB를 가전 제품, 산업 장비 등에 적합하게 만듭니다.
최소 구멍 대 구리 거리가 0.2mm인 이 양면 PCB는 구성 요소 배치 및 라우팅에 정밀도가 필요한 복잡한 디자인에 적합합니다.
이 양면 PCB의 제품 응용 사례 및 시나리오에는 다음이 포함되지만 이에 국한되지 않습니다.
- 과도한 길이의 PCB: 이 PCB는 성능 저하 없이 더 길고 복잡한 회로 설계를 필요로 하는 응용 분야에 적합합니다.
- 이중 도금 PCB: 이 PCB의 이중 레이어 디자인은 더 많은 구성 요소를 통합할 수 있어 더 높은 회로 밀도가 필요한 장치에 적합합니다.
- 이중 레이어 PCB: 2 레이어 디자인은 라우팅 및 구성 요소 배치에 유연성을 제공하여 이 PCB를 광범위한 전자 장치에 적합하게 만듭니다.
전반적으로 OSP 표면, 할로겐 프리/임피던스 제어, 2 레이어, 1oz 구리 및 0.2mm 최소 구멍 대 구리 거리를 갖춘 양면 PCB는 정밀도, 신뢰성 및 성능이 필요한 다양한 전자 응용 분야에 대한 신뢰할 수 있는 선택입니다.
Extra long 양면 PCB, Bi-Layer PCB 및 Dual-Sided 인쇄 배선 기판에 대한 제품 맞춤화 서비스:
유형: 오프라인
재료: FR4
레이어 수: 2
솔더 레지스트 색상: 녹색
최소 구멍 대 구리: 0.2mm
양면 PCB에 대한 제품 기술 지원 및 서비스는 다음을 포함합니다.
- 제품 설치 및 설정 지원
- 모든 기술 문제에 대한 문제 해결 안내
- 제품 유지 관리 팁 및 모범 사례
- 양면 PCB를 효율적으로 사용하는 교육 자료
- 결함에 대한 보증 지원 및 수리 서비스
문의사항을 직접 저희에게 보내세요
