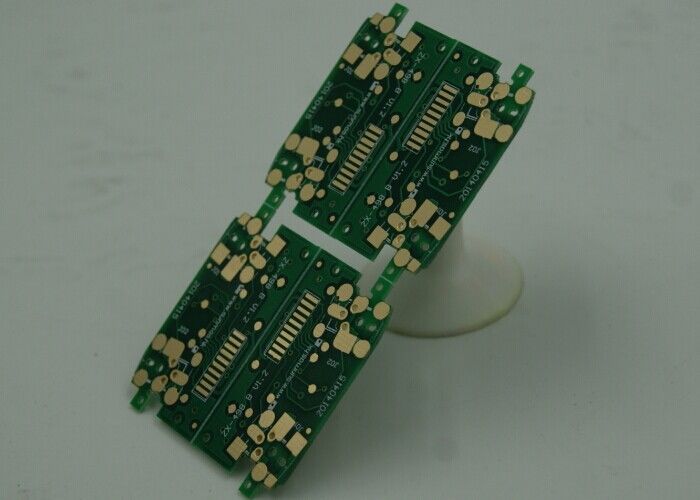

이중면 PCB 또는 2층 PCB, is an advanced type of circuit board that has gained significant popularity in the electronics industry due to its versatility and efficiency in connecting various electronic components across its two conductive layers이 제품은 단면 PCB가 제공하는 것보다 더 높은 연결 밀도를 요구하는 복잡한 회로 설계에 특별히 설계되었습니다.선도자 공간은 3 Mil만큼 단단합니다.이 PCB는 매우 미세한 흔적을 허용하여 정교하고 소형 전자 응용 프로그램을 지원 할 수 있습니다.
이 2층 PCB의 중요한 특징 중 하나는 구리 무게 옵션입니다. 1~6온스입니다.이 범위 는 설계자 들 에게 현재 운반 요구 사항 에 근거 하여 적절한 구리 두께 를 선택할 수 있는 유연성 을 제공한다더 무거운 구리 무게는 더 나은 전류 유도 및 열 소모에 기여합니다.이 PCB를 고전력 및 고온 작업에 적합하게 만드는 것.
초장 PCB를 수용 할 수 있기 때문에 이 쌍면 보드는 확장 된 크기를 요구하는 응용 프로그램에 특히 유용합니다.5m 쌍면 PCB 변형은 표준 크기를 넘어 확장 할 수있는 능력에 대한 증거입니다, 고유 한 응용 프로그램에 더 긴 보드를 필요로하는 산업에 대한 솔루션을 제공합니다.신호 무결성 및 연결 신뢰성에는 타협이 없습니다..
이 PCB의 또 다른 주목할 만한 측면은 0.075mm의 인상적인 최소 구멍 지름 허용입니다. 이 특징은 매우 얇은 비아스를 포함 할 수 있습니다.전자 부품의 소형화 및 높은 연결 밀도를 달성하는 데 필수적입니다.이렇게 작은 구멍을 파는 정확도는 첨단 제조 능력과 엄격한 품질 표준을 준수하는 것을 나타냅니다.이러한 보드를 정확성-비판적 응용 프로그램에 매우 많이 요구.
미적 및 기능적 요구 사항을 충족시키는 이중 면 PCB는 흰색, 검은색 및 노란색을 포함한 다양한 실크 스크린 색상 옵션으로 제공됩니다.실크스크린 층은 부품 라벨과 같은 보드에 중요한 정보를 제공하기 위해 중요합니다., 테스트 포인트 및 로고. 다른 색상의 사용 가능성은 용접 마스크의 색상이나 디자인 팀의 선호도에 따라 더 나은 대조와 가독성을 제공합니다.가시성 또는 전체 장치의 색상 스키마와 일치하기 위해, 이 옵션은 최종 제품에 사용자 정의의 수준을 추가합니다.
우리의 2층 PCB는 소비자 전자제품에서 산업 기계에 이르기까지 광범위한 응용 분야에 대한 요구 사항을 충족하도록 설계되었습니다.각종 구리 무게, 과장 및 초장 쌍면 PCB를 생산 할 수있는 능력은이 보드를 매우 적응 가능하고 고객의 다양한 요구를 충족시킬 수 있습니다.엄격 한 제조 과정 은 모든 보드 가 최고 수준의 품질 표준 에 부합 함 을 보장 합니다, 정밀한 구멍 지름과 깨끗한 실크 스크린 인쇄로 최종 제품의 기능과 미적성을 향상시킵니다. 이 이중 면 PCB는 단지 구성 요소가 아닙니다.신뢰성 있고 효율적인 전자 설계의 중요한 기초입니다..
| 특징 | 100% E 테스트 |
|---|---|
| 실크 스크린 | 흰색, 검은색, 노란색 |
| 색상 | 녹색, 파란색, 노란색 |
| 지휘자 공간 | 3 밀리 |
| 층 | 이중 (두면 회로 보드) |
| 용접 저항 색상 | 녹색 |
| 민 홀 디아 | 00.075mm |
| 구리 무게 | 1~6온스 |
| 실크 스크린 색상 | 흰색, 검은색, 노란색 |
| 선박 | DHL UPS EMS TNT FedEx, 익스프레스 택배, 해상 운송 |
이중 면 PCB는 최첨단 인메이션 골드 표면 처리로 우수한 수준의 연결성과 장수성을 제공합니다.사용된 모든 애플리케이션이 향상된 성능과 신뢰성에서 혜택을 보장이 치료는 견고한 전도성 표면을 제공 할뿐만 아니라 산화로부터 보호하여 높은 신뢰성 요구 사항에 이상적인 선택이됩니다.이 보드에서 075 mm는 고밀도의 구성 요소 배치를 가능하게오늘날 소형 전자 기기에 있어서 매우 중요한 요소로 정밀성과 소형화를 필요로 하는 복잡한 디자인에 완벽하게 적합합니다.
FR-4를 원료로 사용하여, 이중 접착 PCB는 뛰어난 열 저항, 기계적 강도 및 전기 단열 특성으로 알려져 있습니다.이것은 두층 PCB를 산업 제어 장치에서 내구성과 안정성이 가장 중요한 소비 전자 장치에 이르기까지 다양한 응용 프로그램에 대한 견고한 플랫폼으로 만듭니다.이중 계층 구성은 복잡성과 비용 효율성 사이의 완벽한 균형을 제공하여 설계자가 여러 보드 스택이 필요하지 않고 정교한 회로를 만들 수 있습니다..
흰색, 검은색, 노란색의 실크스크린 색상으로 제공되는 이 PCB는 디자인 미학에서 다재다능성을 제공하며, 조립 및 유지보수에서 필수적인 명확한 표시 및 브랜딩을 허용합니다..이것은 또한 구성 요소와 테스트 포인트가 명확하게 식별 될 수 있기 때문에 문제 해결 및 수리를 더 쉽게합니다.
추가 긴 이중 면 PCB 변형은 LED 조명 시스템, 통신 장비,그리고 심지어 항공우주 및 자동차 산업의 까다로운 영역으로추가 길이는 구성 요소와 추적 라우팅에 더 많은 표면을 제공하여 더 복잡한 회로 또는 하나의 보드에 여러 기능을 통합 할 수 있습니다.
요약하자면, 이중 면 PCB는 실크스크린 색상과 함께 최소 구멍 지름 0.075mm의 FR-4 물질로다양한 시나리오에 적용할 수 있는 다재다능한 제품입니다.소비자 전자제품에서 산업 기계, 그리고 소형 휴대용 장치에서 대규모 시스템 설치에 이르기까지,두층 구조는 다양한 산업의 요구를 충족, 전자 부품 조립에 대한 신뢰할 수 있고 비용 효율적인 솔루션을 제공합니다.
사용자 정의쌍면 PCB다양한 색상 중에서 선택녹색, 파란색, 노란색여러분의 프로젝트를 구별하고,양면 회로판정밀 제작이 가능합니다.최소 구멍 직경 (min hole Dia) 0.075mm, 복잡한 디자인과 고밀도 연결을 허용합니다.
당신의 내구성 및 전도성을 향상이중 판 PCB와 함께구리 무게 옵션 1 ~ 6 온스각 보드는 고품질의FR-4 원료, 당신의 전자 장치에 대한 견고하고 신뢰할 수있는 기반을 보장합니다.
모든이중층 PCB우리는 생산100% 전기 테스트 (E 테스트)탁월한 성능에 대한 우리의 헌신은 최고 수준의 품질과 신뢰성을 충족하는 제품을 제공한다는 것을 의미합니다.
우리의 이중 면 PCB 제품은 제품 라이프 사이클 내내 성공을 보장하도록 설계 된 포괄적인 기술 지원 및 서비스와 함께 제공됩니다.우리의 지원은 제조성과 성능을 위해 PCB 레이아웃을 최적화하는 데 도움이 디자인 지침으로 시작합니다.우리는 또한 지속성, 전도성 및 열 관리에 대한 애플리케이션 요구 사항에 맞게 재료 선택 조언을 제공합니다.
설계가 완료되면 프로토타입 서비스를 제공하여 테스트와 검증을 위해 컨셉을 가시적인 제품으로 빠르게 전환합니다.우리의 빠른 프로토타입 제작 과정은 모든 설계 문제가 즉시 확인되고 해결되도록 보장합니다., 시장에 대한 시간을 최소화합니다.
제조 단계에서, 우리의 팀은 당신의 이중 PCB가 모든 산업 표준과 당신의 특정 요구 사항을 충족하는지 보장하기 위해 여러 가지 품질 검사를 수행합니다.우리는 기능과 신뢰성을 보장하기 위해 전기 테스트를 수행, 그리고 모든 물리적 차원과 사양이 정확하다는 것을 확인하기 위한 시각 검사.
배달 후, 우리의 기술 지원 팀은 최종 제품으로 우리의 PCB의 통합 동안 발생할 수 있는 모든 질문이나 우려에 도움이 사용할 수 있습니다.우리는 용접 기술에 대한 지침을 제공할 수 있습니다, 부품 배치 및 열 관리 방법은 최적의 성능을 보장합니다.
이중 PCB에 문제가 발생했을 경우, 우리는 문제를 신속하게 진단하고 해결하기 위해 문제 해결 지원을 제공합니다.우리의 목표는 다운타임을 최소화하고 가능한 한 빨리 프로젝트를 다시 실행시키는 것입니다..
고객들의 지속적인 성공을 위해 우리는 최신 PCB 기술과 업계 최고의 사례를 통해 우리의 지식 기반을 지속적으로 업데이트합니다.기술 문서 포함, 응용 프로그램 노트, 디자인 팁, 정보를 유지 하 고 곡선을 앞서.
