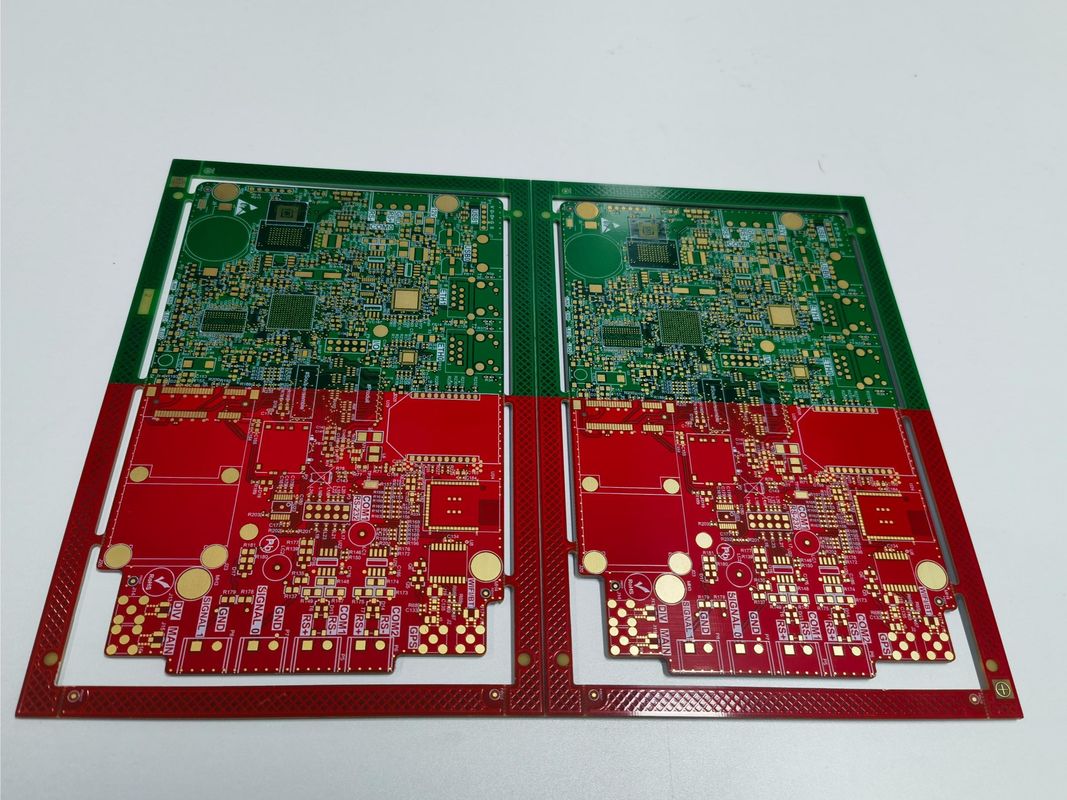

고급 다층 PCB 보드 1 PCB 보드에서 용접 마스크의 4 색상
우리의 다층 PCB 보드는 광범위한 전자 응용 프로그램에 대한 최첨단 솔루션으로 자리 잡고 있으며, 설계에 대한 혁신적인 표면 마운트 기술 (SMT) 통합을 반영합니다.이 제품은 회로 보드 공학의 발전에 대한 증거입니다, 복잡하고 고밀도의 부품 배치에 대한 견고한 플랫폼을 제공합니다. 다재다능성과 성능에 초점을 맞추고 우리의 PCB는 4에서 22 층을 수용하도록 설계되었습니다.오늘날 까다로운 전자 장치에 의해 요구되는 다양한 수준의 복잡성과 기능에 대한 서비스.
우리의 PCB, 특히 우리의 14층 PCB와 12층 PCB는 품질과 신뢰성의 최고 표준을 충족시키기 위해 세심하게 제작되었습니다.성능과 크기의 탁월한 균형을 제공합니다공간과 무게가 중요한 고급 전자제품에 이상적인 선택이 됩니다.12 레이어 PCB는 고급 다층 회로 보드에서 기대되는 성능을 손상시키지 않고 약간 덜 복잡한 구성을 제공합니다..
이러한 다층 회로판의 건설은 구리 무게의 정확한 통제를 포함합니다.이 구리 두께 는 우수한 전기 전도성 과 신호 무결성 을 보장 할 뿐만 아니라 다양한 환경 스트레스 에 견딜 수 있는 향상 된 열 관리 와 내구성 을 제공한다구리 무게에 대한 신중한 관심은 모든 유형의 운영 조건에서 PCB의 기능성과 수명을 유지하는 데 중요합니다.
우리는 우리의 원스톱 서비스 OEM에 자부심을 가지고 있습니다. 이는 설계부터 배달까지 고객들을 위한 프로세스를 단순화합니다.경험 많은 엔지니어와 기술자의 우리 팀은 각 다층 PCB 보드가 그들의 사양과 성능 요구 사항을 충족하는지 확인하기 위해 고객과 긴밀히 협력이 포괄적 인 서비스는 PCB 생산의 모든 단계, 디자인, 제조, 테스트 및 최종 조립을 포함하여 고객에게 원활하고 효율적인 경험을 보장합니다.
우리의 다층 PCB 보드 제품의 또 다른 중요한 특징은 포장 및 운송을 위해 카튼 상자와 진공 포장을 사용하는 것입니다.이 포장 방식은 PCB를 수분으로부터 보호하기 위해 신중하게 선택됩니다.진공 포장 은 판 이 순수 상태 로 목적지 에 도착 하여 즉각 사용 이나 추가 가공 에 준비 될 수 있도록 합니다.카드 박스 는 추가적 인 보호 층 을 제공 합니다, 전체 패키지가 안전하고 다루기 쉽습니다.
우리의 멀티 레이어 PCB 보드에 표면 마운트 기술을 통합하는 것은 현대 제조 기술에 대한 우리의 헌신의 명확한 지표입니다.SMT는 보다 효율적이고 컴팩트한 부품 배치를 가능하게 합니다., 공간이 귀중한 상품인 다층 보드에서 매우 중요합니다. 그것은 또한 보드의 전반적인 신뢰성과 성능에 기여합니다.SMT 구성 요소는 뚫린 구멍의 상대보다 흔들림 및 진동 조건에서 낮은 납 인덕턴스와 더 나은 기계적 안정성을 가지고 있기 때문에.
요약하자면, 우리의 다층 PCB 보드 제품은 최신 기능을 갖추고 가장 높은 표준에 따라 제조 된 현대 PCB 기술의 모범적인 대표입니다.당신이 14 층 PCB 또는 12 층 PCB를 필요로 여부, 우리의 제품 라인업은 당신이 당신의 기술적 요구 사항을 충족시킬 수 있는 다층 회로 보드에 액세스 할 수 있도록 보장합니다. 우리의 일괄 서비스 OEM, 표면 마운트 기술,정밀 12OZ 구리 무게, 그리고 안전한 진공 포장과 카튼 박스, 우리는 우리의 고객에게 오늘날의 전자 산업의 도전에 준비가 된 제품을 제공합니다.
| 속성 | 세부 사항 |
|---|---|
| 표면 장착 기술 | 네 |
| 표면 | HASL, 몰입 금, 몰입 진, 몰입 은, 금 손가락, OSP |
| 층 | 4-22 층 |
| 서비스 | 원스톱 서비스 OEM |
| 계층 수 | 4-22 층 |
| 최대 패널 크기 | 600mm*1200mm |
| 구리 두께 | 00.5oz-6oz |
| 구멍 크기 | 00.2mm |
| 유리 에포시 | RO4003C+ Tg170 FR-4 |
| 크기 | / |
다층 PCB는 다층 인쇄판으로도 알려져 있으며 전자 산업의 중요한 부품입니다.복잡한 회로와 제한된 공간에서 높은 기능이 필요한 수많은 시나리오에 적용을 찾습니다.최대 600mm * 1200mm의 패널 크기로, 이러한 보드는 매끄럽고 컴팩트한 형태 요소를 유지하면서 견고한 전자 시스템의 요구를 수용하도록 설계되었습니다.
다층 PCB는 0.5oz에서 6oz까지 두께가 다양하고 다양한 전류 운반 용량과 열 관리 특성을 허용하는 복수의 구리 층으로 구별됩니다.상당한 층 수, 4~22층의 PCB는 첨단 전자 애플리케이션에 필수적인 복잡하고 밀도가 높은 회로 설계의 통합을 가능하게 합니다.이 보드를 통해 얻을 수 있는 고도의 증거입니다., 복잡한 라우팅과 신호 무결성을 위해 충분한 공간을 제공합니다.
HASL, Immersion Gold, Immersion Tin, Immersion Silver, Gold Finger, OSP를 포함한 이 PCB의 표면 마무리 옵션은내구성 요구 사항이 표면 처리 방식은 강력한 용접성을 보장하고 산화로부터 구리를 보호하여 다양한 환경과 응용 분야에 적합합니다. 예를 들어,Immersion Gold 는 종종 뛰어난 전도성 과 얇은 피치 부품 에 적합 하기 때문 에 선택 된다, 고밀도 및 고주파 애플리케이션에 이상적입니다.
적응력과 성능을 고려할 때, 다층 PCB는 라우터, 스위치 및 베이스 스테이션의 일부인 통신과 같은 산업에서 광범위하게 사용됩니다.의료 산업은 MRI 시스템과 심장 모니터와 같은 중요한 장치에 이러한 보드에 의존합니다.항공우주에서 14층 PCB는 위성 시스템과 항공 전자 장치에서 찾을 수 있습니다.극한 환경 조건에 견디고 일관된 성능을 제공해야 하는 경우.
자동차 애플리케이션은 또한 엔진 제어 장치, GPS 시스템 및 안전 전자 장치의 필수 요소인 다층 인쇄판의 견고한 성격에서 이익을 얻습니다.소비자 전자제품은 이 PCB가 보편적인 또 다른 분야입니다., 스마트폰, 노트북, 게임 콘솔에 전원을 공급합니다.큰 패널 크기 및 사용자 정의 옵션은 디자이너가 전자 제한에 의해 제한되지 않고 혁신적인 제품을 만들 수있는 유연성을 보장합니다..
요약하자면, 다층 PCB 보드 제품은 현대 전자제품의 초석입니다. 고밀도 포장, 스트레스 하에서의 신뢰성,그리고 정확한 전자 성능커스터마이징 가능한 크기, 표면 마감, 그리고 계층의 범위로, 이 보드는 전자 디자인과 기능에서 가능한 것의 경계를 계속 밀어냅니다.
우리의 제품 사용자 정의 서비스를 탐색 다층 PCB 보드에 맞춘, 당신의 특정 요구를 충족하도록 옵션의 배열을 특징으로. 0.2mm에서 6mm로저스 PCB 보드 기술에 대한 우리의 전문성은 프로젝트의 고품질, 고주파 성능을 보장합니다.
4층에서 22층까지 제조할 수 있는 능력으로, 우리의 다층 인쇄판 서비스는 복잡하고 간단한 디자인에 모두 부합합니다.복잡한 시스템에 대한 고급 18층 PCB 또는 더 일반적인 애플리케이션에 대한 표준 10층 PCB를 필요로하는지 여부, 우리는 예외적인 결과를 제공하기 위한 전문 지식을 가지고 있습니다.
우리의 유연한 구리 두께 옵션으로 여러분의 보드를 사용자 정의합니다. 0.5온스부터 6온스까지 확장됩니다.우리의 다층 PCB 보드는 최대 12OZ의 구리 무게를 수용 할 수 있습니다, 전자 부품의 내구성 및 전도성을 향상시킵니다.
우리의 다층 PCB 보드는 우리의 제품에 대한 완전한 만족을 보장하기 위해 포괄적인 기술 지원과 서비스를 제공합니다. 우리의 지원은 상세한 제품 문서를 포함,설치 절차를 담은 사용자 안내서, 유지보수 및 취급에 대한 최선의 방법. 모든 기술적 문제 또는 질문에 대해, 우리는 당신이 효율적으로 일반적인 문제를 해결하는 데 도움이되는 강력한 문제 해결 가이드를 제공합니다.
또한 우리는 전문 컨설팅을 포함한 다양한 서비스를 제공합니다. 우리의 다층 PCB 보드를 기존 시스템에 통합하는 데 도움이 됩니다.성능을 극대화하기 위한 설계 최적화 권고우리의 약속은 우리의 제품이 당신의 기술적 요구와 기대에 부응하도록 필요한 지원을 제공하는 것입니다.
저희 기술 지원팀은 제품 관련 문의에 도움을 드릴 수 있습니다.그것은 귀하의 구매와 함께 제공 된 문서 또는 우리의 공식 웹 사이트의 지원 섹션에서 찾을 수 있습니다.
