IMS PCB, 또는 단열 금속 기판 인쇄 회로 보드는 다양한 전자 응용 프로그램의 까다로운 요구 사항을 충족하도록 설계된 고성능 제품입니다.내구성을 강조합니다., 열 관리 및 신뢰성, Ventec 금속 PCB의 IMS PCB는 효율적인 열 분산과 견고한 물리적 특성을 필요로하는 프로젝트에 이상적인 솔루션입니다.
IMS PCB 제품의 중요한 특징 중 하나는 열전도 옵션의 다재다능성입니다. 고객은 열전도 값을 0까지 선택할 수 있습니다.5이 범위는 설계자가 특정 응용 프로그램에 가장 적합한 열 성능을 선택할 수 있습니다.전자 부품이 안전한 온도 한계 내에서 작동하고 수명 내내 최적의 성능을 유지할 수 있도록 하는 것.
열 능력 외에도 Ventec PCB의 IMS PCB는 3KV 이상의 저항 전압을 자랑하는 전기적으로 견고하게 설계되었습니다.이 높은 다이 일렉트릭 강도는 높은 전압 응용 프로그램에 적합 하 고 안전 및 신뢰성 추가 계층을 제공 합니다, 이는 전기 단열이 가장 중요한 민감한 전자 장비 및 장치에서 중요합니다.
인쇄 회로 보드의 표면 완화는 잘 용접성을 보장하고 산화로부터 기초 구리 트랙을 보호하는 데 중요합니다.우리의 IMS PCB 제품은 우리의 고객의 특정 요구를 충족시키기 위해 다양한 표면 완공으로 제공됩니다.그 중 HASL (핫 에어 솔더 레벨링), ENIG (전기 없는 니켈 몰입 금), OSP (조성성 보존 물질), 몰입 은 등이 있다.이 각 마감은 긴 유통 수명과 같은 장점을 제공합니다, 우수한 용접성, RoHS 규정 준수, 조립 프로세스 및 최종 사용 환경에서 유연성을 허용합니다.
미적 측면에서 IMS PCB는 흰색, 검은색 또는 노란색의 실크 스크린으로 사용자 정의 할 수 있습니다.실크 스크린 층 은 시각적 인 접촉 을 추가 할 수 있는 수단 이 될 뿐만 아니라 부품 의 배치 를 위한 지침 으로도 봉사 하며 조립 및 서비스 기술자 들 에게 귀중 한 정보 를 제공 합니다흰색, 검은색, 노란색과 같은 높은 대조 색상의 사용은 최종 제품 발표에서 가독성과 전문성을 보장합니다.
품질과 환경 책임은 Ventec 금속 PCB 제품의 제조 과정의 기본입니다.IMS PCB는 ISO 9001을 준수하는 엄격한 품질 관리 조치로 생산됩니다.:2015, 일관된 제품 품질과 고객 만족을 보장합니다. 또한 환경 관리 시스템은 ISO 14001에 인증됩니다.2015, 지속 가능한 제조 관행에 대한 의지를 보여줍니다. 의료기기 제조업체는 ISO 13485:2016 인증 덕분에 IMS PCB에도 의존 할 수 있습니다.의료용 PCB 생산에 적용되는 엄격한 표준을 증명합니다..
첨단 열 관리, 높은 전기 단열, 다재다능한 표면 완화,그리고 사용자 정의 가능한 미학은 Ventec 금속 PCB의 IMS PCB를 광범위한 응용 프로그램에 탁월한 선택으로 만듭니다.LED 조명, 전력 장비, 자동차 시스템 또는 의료 장치에서 사용되든 IMS PCB는 도전에 부응합니다.설계자와 엔지니어가 제품들이 가장 까다로운 조건에서도 안정적으로 작동할 수 있다는 확신을 갖게 하는 것.
요약하자면, IMS PCB는 성능, 품질, 환경 고려의 혼합을 제공하는높은 저항 전압, 다양한 표면 마감, 실크 스크린 색상 선택 및 국제 표준을 준수,왜 IMS PCB가 인쇄 회로 보드 기술에서 가장 좋은 것을 찾는 산업 전문가의 선택지인지 분명합니다..
| 매개 변수 | 세부 사항 |
|---|---|
| PCB 두께 | 0.6-6.0MM |
| 실크 스크린 | 흰색, 검은색, 노란색 |
| 솔더 마스크 색상 | 고객 필요 |
| 종류 | 단열판, PCB 베이스 보드 |
| 표면 마감 | HASL, ENIG, OSP, 몰입 은 |
| 표본 | 사용 가능 |
| ISO 인증 | ISO 9001:2015, ISO 14001:2015, ISO 13485:2016 |
| 라인 너비/격차 | 00.075/0.075mm |
| 전압을 견딜 수 있습니다 | >3KV |
| 소재 | 벤텍, 폴리트로닉스, 버그퀴스트 |
고열전도성 IMS (insulate metal substrate) PCB는 효율적인 열 방출이 중요한 응용 프로그램에서 중추적인 구성 요소입니다.다양한 열 관리 요구 사항을 충족하도록 설계되었습니다., 이 유형의 PCB는 0.6에서 6.0MM까지의 두께를 자랑하며, 다양한 전자 집합에서 유연한 설계 고려 사항을 허용합니다.산업에서 유명한 공급업체인 Ventec의 우수한 재료를 사용하여 제조되었습니다., 폴리트로닉스, 그리고 버그키스트, 높은 열 전도성 IMS PCB는 뛰어난 성능과 신뢰성을 보장합니다.
고열전도 IMS PCB 샘플은 테스트 및 검증을 위해 사용할 수 있습니다.3KV 이상의 전압을 견딜 수있는 능력으로이 PCB는 고전력 및 고전압 애플리케이션에 예외적으로 적합합니다.고객 또한 용접 마스크 색상을 지정하여 미적 디자인 요구 사항 또는 코딩에 따라 쉽게 식별 할 수 있습니다.

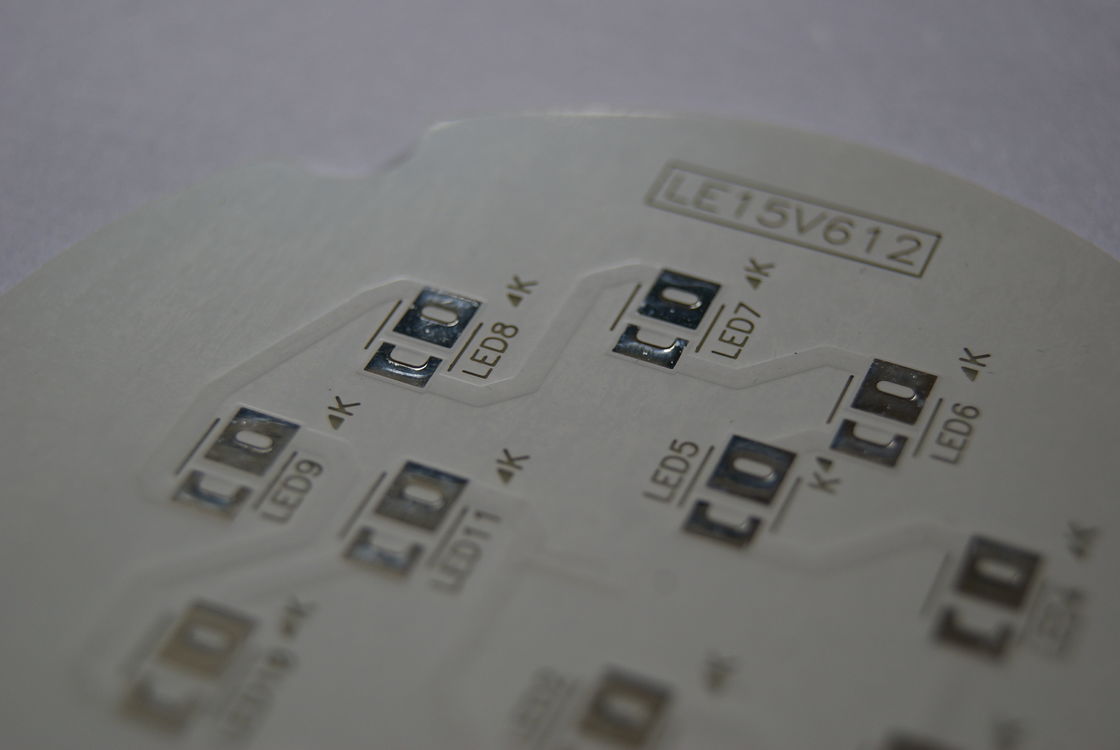

고 열 전도성 IMS PCB의 주요 응용 분야 중 하나는 LED 조명 시스템입니다.고강도 LED에서 발생하는 열을 관리할 수 있기 때문에, 전체 성능을 유지하고 조명 시스템의 수명을 연장합니다. 이것은 특히 자동차 조명, 거리 조명,그리고 공업용 고고등은 신뢰성과 수명이 가장 중요합니다..
또한, 고 열 전도성 IMS PCB는 전력 변환기 및 인버터에서 사용하기에 이상적입니다.이러한 응용 프로그램은 종종 상당한 열을 생성 할 수있는 상당한 전기 전력 수준에 대처합니다.이 PCB의 강력한 열 관리 기능은 장치가 극심한 운영 조건에서도 작동하고 안전하게 유지되도록합니다.
고열전도성 IMS PCB의 예외적인 특성으로 이익을 얻는 다른 시나리오는 모터 컨트롤러, 오디오 증폭기 및 태양 전력 인버터입니다.IMS PCB의 열을 효과적으로 분산시키는 능력은 성능 향상에 기여합니다., 과열의 위험을 줄이고 전체 장치의 효율성을 향상시킵니다. 사용자 정의 옵션의 가용성은 또한 IMS PCB가 광범위한 응용 프로그램에 맞게 조정 될 수 있음을 보장합니다.첨단 열 관리의 장점을 활용하려는 수많은 산업에 대한 다재다능한 솔루션으로.
실크스크린 옵션:당신의 디자인 요구 사항과 미적 선호도에 맞게 흰색, 검은색 또는 노란색 실크스크린을 선택하여 PTTC 금속 PCB를 사용자 정의하십시오.
샘플 사용 가능성:우리는 품질과 테스트의 중요성을 이해하고 있습니다. 샘플은 전체 주문에 전념하기 전에 우리의 IMS PCB 제품을 평가 할 수 있습니다.
레이어 수:우리의 IMS PCB는 1 층 인쇄 회로 보드로 제공되며, 단일 전도층을 필요로하는 다양한 응용 프로그램에 이상적입니다.
재료 선택:Ventec, Polytronics 및 Bergquist를 포함하여 PTTC 금속 PCB 요구 사항에 대한 최고 수준의 재료를 선택하여 PCB가 최고 수준의 품질과 성능을 보장합니다.
ISO 인증:우수성에 대한 우리의 헌신은 ISO 9001을 포함한 우리의 ISO 인증으로 입증됩니다.2015, ISO 14001:2015, 및 ISO 13485:2016, 당신의 Ventec PCB가 가장 높은 국제 표준에 따라 제조되는 것을 보장합니다.
제품 기술 지원 및 IMS PCB 제품에 대한 서비스에 오신 것을 환영합니다.우리의 헌신적인 팀은 당신이 당신의 IMS PCB에 관하여 가질 수 있는 모든 기술적 문제 또는 질문에 당신을 돕기 위해 여기에 있습니다 (보금 금속 기판 인쇄 회로 보드)우리는 당신의 제품이 최적의 기능을 보장하기 위해 광범위한 서비스를 제공합니다.
기술 지원 서비스는 다음을 포함한다.
추가 서비스:
저희 팀은 IMS PCB 제품에 대한 최고 품질의 지원을 제공하도록 최선을 다하고 있습니다. 즉각적인 지원을 위해 제품 문서와 FAQ를 참조하십시오.또는 더 많은 도움을 위해 기술 지원 팀과 연락하십시오.
문의사항을 직접 저희에게 보내세요
