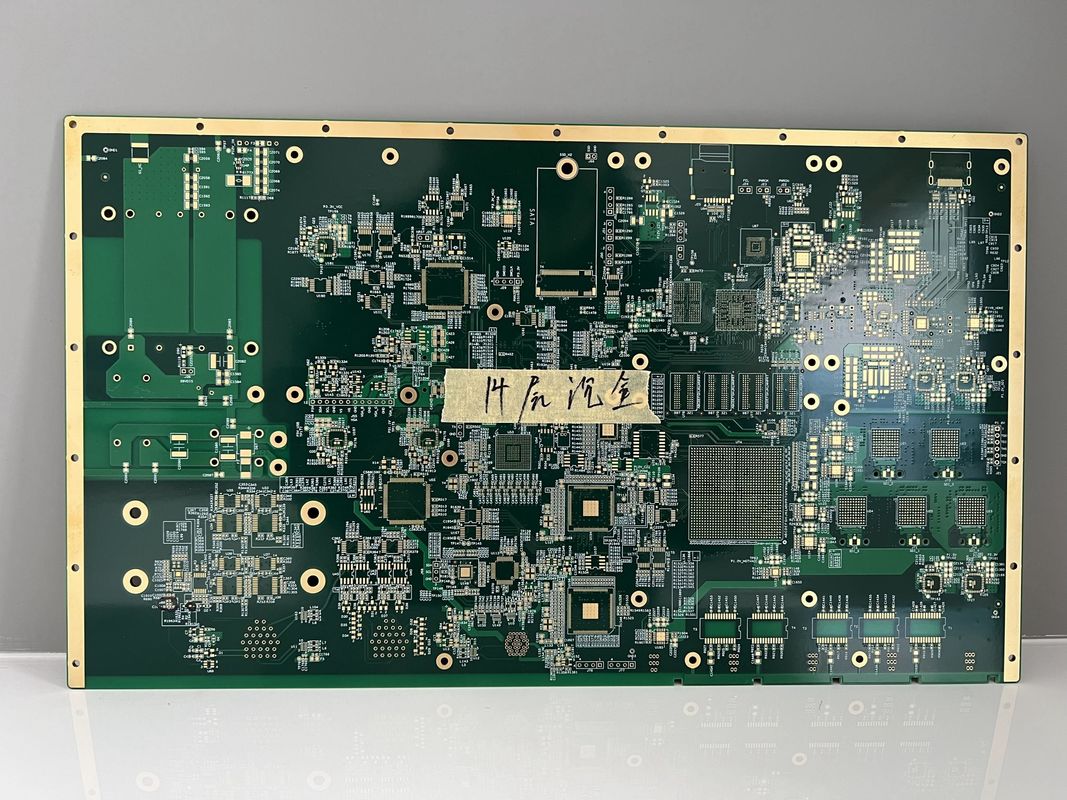

사용자 정의 가능한 모든 계층 HDI 인쇄 회로 보드 3 밀리 분 원형 반지

제품 설명:

HDI Any Layer PCB (고밀도 통합 회로 상호 연결 보드) 는 현대 인쇄 회로 보드 (PCB) 기술의 최전선에 있으며, 더 작은,더 효율적우리의 최첨단 HDI PCB는 광범위한 응용 분야에 비교할 수 없는 성능과 신뢰성을 제공합니다.통신, 소비자 전자제품, 자동차 및 의료기기

우리의 고밀도 상호 연결 (HDI) PCB는 정확성과 최고 품질 표준으로 제조되며 각 보드가 오늘날의 복잡한 전자 회로의 엄격한 요구 사항을 충족하는지 보장합니다.2~5일 정도의 빠른 수명으로, 우리는 품질에 타협하지 않고 HDI AnyLayer PCB를 신속하게 공급하여 제품 개발 주기를 가속화하고 더 빨리 시장에 진출 할 수 있도록 최선을 다하고 있습니다.

PCB의 표면 완화는 성능과 수명에 중요한 역할을합니다. 우리의 HDI PCB는 응용 프로그램의 특정 요구 사항을 충족시키기 위해 다양한 표면 완화로 제공됩니다..옵션에는 HASL (고온 공기 용접기 레벨링), ENIG (전기 없는 니켈 몰입 금), 몰입 은, OSP (물질 용접성 보존제) 등이 있습니다.이 각 마감은 고유 한 이점을 제공합니다, 예를 들어 우수한 용접성, 경식 저항성, 와이어 결합성, HDI Any Layer PCB가 운영 수명 내내 무결성을 유지하도록 보장합니다.

우리의 고밀도 통합 회로 상호 연결 보드의 최고 품질을 보장하기 위해 우리는 비행 탐사 시험과 E 테스트와 같은 고급 테스트 방법을 사용합니다.이 정교한 테스트 프로토콜은 제조 과정 초기에 잠재적인 문제를 감지 할 수 있습니다., 따라서 비용이 많이 드는 재작업이나 현장에서의 고장이 피할 수 있습니다. 테스트는 우리의 생산 과정의 필수 요소입니다.그래서 우리는 우리가 생산하는 모든 HDI PCB에 대한 포괄적인 검사를 수행하기 위해 최첨단 장비와 숙련된 기술자에 많은 투자를합니다..

우리의 HDI AnyLayer PCB의 가장 중요한 특징 중 하나는 0.1mm의 최소 완성된 구멍 크기입니다.공간의 중요성이 높은 고밀도 상호 연결 설계에 필수적입니다.이러한 작은 비아를 수용 할 수있는 능력은 더 복잡하고 컴팩트 한 회로 설계를 허용하여 더 작은 형식 인자에서 더 높은 기능을 달성 할 수 있습니다.이 속성은 공간 절약과 성능 증가가 가장 중요한 응용 프로그램에서 특히 유용합니다..

0.1mm의 최소 구멍 크기는 우리의 기술 능력을 반영하는 것뿐만 아니라 혁신에 대한 우리의 헌신과 PCB 설계의 한계를 밀어내는 지속적인 추구입니다.이 특징은 PCB 내에서 여러 층의 통합을 촉진, 전기 성능과 신호 무결성을 크게 향상시킬 수 있는 모든 계층의 상호 연결을 허용합니다.설계자 와 엔지니어 들 은 자신감 과 함께 가장 야심 찬 프로젝트 를 실현 할 수 있습니다..

결론적으로, 우리의 HDI Any Layer PCB는 고밀도 통합 회로에 대한 견고하고 신뢰할 수 있는 상호 연결 솔루션을 제공합니다.엄격한 테스트 프로토콜, 그리고 최소 0.1mm의 완성된 구멍 크기 같은 고급 디자인 기능, 우리의 제품은 오늘날의 전자 산업의 과제를 충족하도록 설계되었습니다.첨단 기술을 개발하거나 기존 디자인을 최적화하든, 우리의 고밀도 상호 연결 PCB는 전자 제품에서 높은 성능, 신뢰성 및 효율성을 달성하기위한 이상적인 선택입니다.

특징:

• 제품명: HDI 모든 층 PCB
• 시험: 비행 탐사 시험, E-시험
• 최소 구멍 크기: 고밀도 조립 시스템에서 0.1mm
• 구리 무게: 0.5oz-6oz 견고한 전기 성능을 위해
• 표면 마무리 옵션: HASL, ENIG, 몰입 은, OSP 신뢰할 수 있는 용접성을 위해
• 재료: 고밀도 상호 연결을 위한 고성능 FR-4

기술 매개 변수:

응용 프로그램:

고밀도 상호 연결 모든 계층 (HDI 모든 계층) PCB는 비교할 수 없는 유연성과 정밀도를 제공하는 첨단 회로 보드 기술의 최전선에 있습니다.모든 계층 수를 수용할 수 있는 능력, 이 보드는 정교한 전자 장치의 엄격한 요구 사항을 충족하도록 설계되었습니다. HDI AnyLayer PCB는 최소 라인 너비와 간격이 3mil / 3mil에 불과합니다.공간이 절실하고 높은 신호 무결성이 필수적인 애플리케이션에 적합합니다..

HDI AnyLayer PCB의 주요 응용 시나리오 중 하나는 소비자 전자제품의 영역입니다. 이 보드는 스마트폰, 태블릿, 노트북에 적합합니다.고밀도 상호 연결 보드 기술이 더 작은 형식 요소에서 더 많은 기능을 허용하는 경우또한, 소형적이고 효율적인 디자인을 필요로 하는 웨어러블 기술은임의의 레이어 인터 커넥트 보드의 성능을 손상시키지 않고 층을 밀게 쌓을 수있는 능력에서 크게 이익을 얻습니다..

의료기기 분야에서 HDI Any Layer PCB는 휴대용 진단 장치 및 휴대용 모니터링 시스템과 같은 장비가 신뢰할 수 있고 정확하다는 것을 보장하는 데 중요합니다.이 PCB 의 얇은 선 정밀성 은 중요 의료 기술 에 필요한 고속 신호 전송 을 지원 합니다, 소형 발자국으로 생명을 구하는 진단과 치료를 제공합니다.

항공우주 및 방위 시스템 또한 HDI AnyLayer PCB의 고급 기능을 활용합니다.높은 성능의 보드, 극한 조건에 견딜 수 있는 동시에 컴팩트한 크기를 유지하는 것이 가장 중요합니다.HDI 기술은 항법, 통신 및 감시 시스템에 필수적인 복잡한 다층 디자인을 허용합니다.

녹색, 빨간색, 파란색, 검은색, 노란색, 흰색을 포함한 용접 마스크 색상 옵션은 특정 디자인 요구 사항과 미적 선호도에 맞게 사용자 정의를 가능하게합니다. 이 기능은,2~5일 빠른 수명으로 결합또한, 품질에 타협하지 않고 프로젝트가 신속하게 진행될 수 있도록 합니다.HDI Any Layer PCB의 무결성은 Flying Probe Test 및 E-test과 같은 엄격한 테스트 방법을 통해 확인됩니다., 각 보드가 가장 높은 기능성 및 신뢰성 기준을 충족하도록 보장합니다.

요약하자면, HDI Any Layer PCB는 밀도, 정확성 및 신뢰성이 중요한 광범위한 응용 분야에 대한 다재다능한 솔루션입니다.모든 계층 수에 적응할 수 있는 능력과 첨단 제조 표준으로 인해 다양한 산업에서 최첨단 전자 개발에 필수적인 요소가 됩니다..

사용자 정의:

우리의 HDI (고밀도 상호 연결) 모든 계층 PCB는 귀하의 특정 요구 사항을 충족시키기 위해 다양한 사용자 정의 옵션을 갖춘 정교한 다층 상호 연결 시스템을 제공합니다.우리의 PCB는 소형 인터 커넥트 시스템과 고밀도 어셈블리 시스템을 요구하는 응용 프로그램에 이상적입니다., 높은 성능과 신뢰성을 보장합니다.

다양한 실크 스크린 색상 중에서 선택하여 디자인 선호도에 맞게 또는 복잡한 시스템에서 다양한 PCB를 구별하는 데 도움이 됩니다. 우리는 흰색, 검은색, 노란색의 실크 스크린 색상을 제공합니다.

HDI Any Layer PCB는 우수한 전기 단열과 기계적 안정성으로 알려진 고품질 FR-4 재료를 사용하여 제조되며 대부분의 응용 프로그램에 적합합니다.

다양한 설계 복잡성과 응용 프로그램을 수용하기 위해 PCB는 0.2mm에서 6.0mm까지 두께로 사용자 정의 할 수 있으며 제품 설계에 유연성을 제공합니다.

우리의 정밀 제조 프로세스는 최소 3mil의 고리 반지를 허용합니다. 신뢰성있는 연결과 엄격한 설계 사양을 준수하는 것을 보장합니다.

우리는 제품 개발에 있어 시간의 중요성을 이해하고 있습니다. 그렇기 때문에 2~5일 정도의 빠른 진행 시간을 제공합니다. 품질에 타협하지 않고 프로젝트 타임라인을 가속화할 수 있도록 말이죠.

지원 및 서비스:

우리의 HDI AnyLayer PCB는 극도의 정확성과 신뢰성을 고려하여 설계되었습니다.오늘날의 정교한 전자 애플리케이션의 요구를 충족시키는 고밀도 상호 연결 성능을 보장합니다.최고의 지원을 제공하고 성공을 보장하기 위해 우리는 우리의 HDI Any Layer PCB 제품에 대한 포괄적인 기술 지원 및 서비스를 제공합니다.

기술 지원:

저희 전문팀은 여러분이 겪을 수 있는 모든 기술적 질문이나 문제에 대해 도움을 줄 수 있습니다.디자인 과제부터 재료 사양이나 제조 과정에 대한 질문까지우리는 여러분의 PCB가 예상대로 작동하도록 안내와 솔루션을 제공하기 위해 왔습니다.

디자인 검토 서비스:

PCB 디자인이 생산에 들어가기 전에, 우리의 엔지니어는 잠재적인 문제를 식별하고 개선 사항을 제안하기 위해 철저한 검토를 수행 할 수 있습니다.이 능동적인 접근 방식은 비용이 많이 드는 재작업의 위험을 최소화하고 PCB가 제조성과 성능에 최적화되도록합니다..

판매 후 서비스:

우리는 HDI AnyLayer PCB의 품질을 지지하고 여러분의 만족을 위해 최선을 다하고 있습니다.우리는 제품과 관련된 모든 문제를 해결하기 위해 지원을 계속합니다.설치나 성능에 대한 질문이든, 우리의 판매 후 팀은 당신을 돕기 위해 준비되어 있습니다.

품질 보장:

우리의 HDI Any Layer PCB는 엄격한 테스트와 품질 관리 절차를 거쳐 가장 높은 산업 표준을 충족하는지 확인합니다.우리는 당신이 그들의 성능과 수명을 위해 신뢰할 수 있는 제품을 제공하기 위해 최선을 다하고 있습니다.

문서 및 자원:

데이터 시트, 사용자 설명서 및 응용 설명서를 포함한 풍부한 기술 문서를 액세스하여 HDI Any Layer PCB에 대한 자세한 정보를 제공하도록 설계되었습니다.우리의 온라인 리소스는 당신이 더 잘 이해하고 우리의 제품을 사용할 수 있도록 사용할 수 있습니다.

우리의 HDI 어떤 레이어 PCB와 함께 필요한 어떤 도움도, 우리의 기술 지원 팀에 도달하는 것을 주저하지 마십시오.우리는 우리의 제품과 함께 당신의 경험이 원활하고 성공적인 것을 보장하기 위해 여기에 있습니다.
