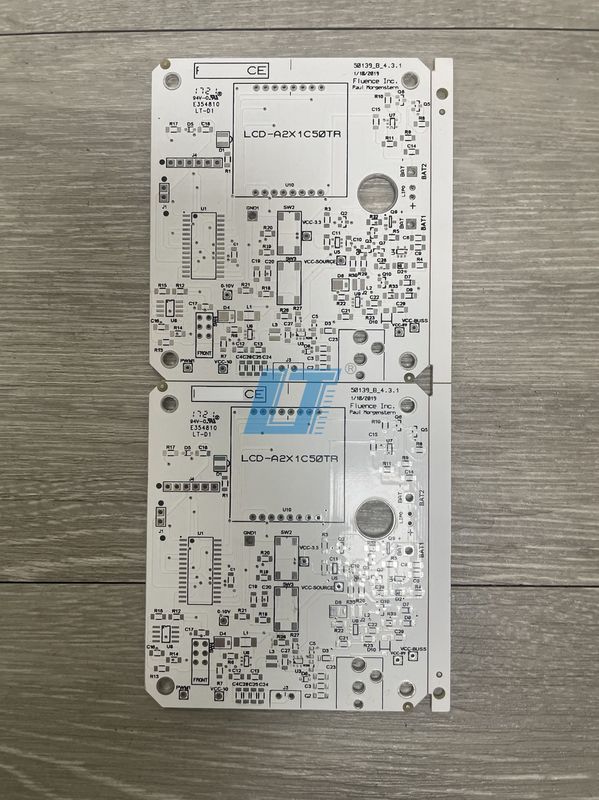

고 열 전도성 금속 PCB PCB 두께 0.6-6.0MM 및 CUSTOM 표면 마무리

고 열 전도성 금속 PCB PCB 두께 0.6-6.0MM 및 CUSTOM 표면 마무리

고열전도성 금속 PCB

CUSTOM 표면 가공 금속 PCB

0.6-6.0MM 금속 PCB

저희와 연락
인용 을 요청 하십시오
제품 세부 정보
표본:
평가 가능
재료:
벤텍, 폴리트로닉스, 베그퀴스트
실크 스트린:
하얗고 검고 노랗습니다
PCB 두께:
0.6-6.0mm
표면 마감:
HASL, ENIG, OSP, 침수 실버
열전도성:
0.5/1/2/3/5/8W,1.0w,>=1.0W/mK
층수:
1층 인쇄회로기판
ISO 인증:
ISO 9001:2015, ISO 14001:2015, ISO 13485:2016
강조하다:

고열전도성 금속 PCB

,

CUSTOM 표면 가공 금속 PCB

,

0.6-6.0MM 금속 PCB

지불 및 배송 조건
제품 설명

제품 설명:

IMS PCB 또는 절연 금속 기판 인쇄 회로 기판은 뛰어난 열 관리가 필요한 고급 전자 응용 분야의 요구를 충족하도록 설계된 매우 안정적이고 견고한 제품입니다. 산업이 전자 장치 성능의 한계를 계속해서 넓혀감에 따라 PCB 재료의 선택은 점점 더 중요해지고 있습니다. IMS PCB는 고온 및 고출력 작동을 위한 탁월한 열 방출을 제공하도록 설계된 고열 전도성 금속 PCB로 두각을 나타냅니다.

이 IMS PCB 제품의 가장 중요한 속성 중 하나는 고전압을 견딜 수 있는 능력입니다. 3KV 이상의 내전압을 갖춘 이 PCB는 고전압 조건에 노출되는 응용 분야에 적합하며 이러한 까다로운 상황에서 안전성과 신뢰성을 보장합니다. 이러한 고전압을 처리할 수 있는 능력은 IMS PCB를 전력 변환기, 자동차 전자 제품, LED 조명 솔루션 및 견고한 성능이 필요한 기타 응용 분야에 이상적인 선택으로 만듭니다.

당사의 IMS PCB는 0.6MM부터 6.0MM까지 다양한 두께로 제공되어 다양한 설계 사양 및 기계적 안정성 요구 사항을 충족합니다. 이러한 다양한 두께 옵션은 소형 소비자 전자 장치용이든 중부하 산업 부품용이든 특정 응용 분야에 맞게 회로 기판을 최적화할 수 있는 유연성을 설계자에게 제공합니다. PCB의 두께는 장착된 부품의 기계적 지지 및 시스템의 열 관리 모두에서 중요한 역할을 합니다.

당사의 IMS PCB 표면 마감은 고객 요구 사항에 따라 맞춤 설정됩니다. 표면 마감이 납땜성, 내식성 및 PCB의 전반적인 수명에 상당한 영향을 미칠 수 있음을 이해합니다. 따라서 최종 제품이 고객이 설정한 성능 및 내구성 기대치와 완벽하게 일치하도록 맞춤형 표면 마감 옵션을 제공합니다.

품질에 대한 당사의 약속은 ISO 인증으로 입증되는 국제 표준 준수에 의해 강조됩니다. 당사는 품질 경영 시스템에 대한 ISO 9001:2015, 환경 경영 시스템에 대한 ISO 14001:2015, 의료 기기 품질 경영에 대한 ISO 13485:2016 인증을 받은 것을 자랑스럽게 생각합니다. 이러한 인증은 환경적 책임을 유지하고 안전하고 효과적인 의료 기기 생산을 보장하면서 고품질 제품을 제공하려는 당사의 헌신을 증명합니다.

PTTC 금속 PCB로서 IMS PCB 제품은 Polytronics의 고급 열 전도 기술의 이점을 누릴 수 있으며, 이는 PCB가 중요 부품에서 열을 멀리 전달하는 능력을 크게 향상시켜 장치의 수명과 신뢰성을 높입니다. Polytronics PCB는 뛰어난 열 성능으로 알려져 있으며 이 제품도 예외는 아닙니다. 현대 전자 제품의 열 문제를 관리하여 과열을 방지하고 최적의 성능을 유지하기 위해 열이 효과적으로 방출되도록 설계되었습니다.

당사의 서비스는 고품질 PCB 제공을 넘어 포괄적인 PCB 제조 서비스를 제공합니다. 이는 설계 요구 사항을 공유하는 순간부터 최종 제품이 최고 표준으로 제작되도록 전체 제조 공정을 책임진다는 것을 의미합니다. 당사의 최첨단 제조 시설은 최신 기술을 갖추고 있으며, 생산하는 모든 PCB에서 탁월함을 제공하기 위해 노력하는 숙련된 기술자가 운영합니다. PCB 제조에 대한 전문성을 통해 고객은 원활하고 효율적인 프로세스를 기대할 수 있으며, 이는 엄격한 표준을 충족하는 제품으로 이어집니다.

요약하자면, IMS PCB 제품은 고전압 조건 및 다양한 두께에서 작동할 수 있는 고열 전도성 금속 PCB를 찾는 사람들에게 탁월한 솔루션입니다. 맞춤형 표면 마감 옵션, 엄격한 ISO 인증 및 탁월한 PCB 제조 서비스를 통해 고객에게 신뢰할 수 있고 견고할 뿐만 아니라 특정 요구 사항을 충족하도록 맞춤화된 제품을 제공합니다. 산업용, 자동차용, 의료용 또는 소비자용 전자 제품이든 IMS PCB는 열 관리 및 전기 성능에서 최고를 요구하는 설계자 및 엔지니어에게 선택되는 기판입니다.



기능:

  • 제품명: IMS PCB - PTTC 금속 pcb
  • 최소 선폭/간격: 0.075/0.075mm
  • 내전압: >3KV
  • PCB 두께: 0.6-6.0MM
  • 서비스: PCB 제조 - Polytronics PCB
  • 표면 마감: HASL, ENIG, OSP, 침지 은 - ventec 금속 pcb


기술 매개변수:

기술 매개변수 사양
솔더 마스크 색상 고객 요구 사항
실크스크린 흰색, 검은색, 노란색
표면 마감 맞춤
구리 두께 0.5-6.0oz
ISO 인증 ISO 9001:2015, ISO 14001:2015, ISO 13485:2016
최소 선폭/간격 0.075/0.075mm
표면 마감 HASL, ENIG, OSP, 침지 은
열 전도율 0.5/1/2/3/5/8 W/mK, 1.0w, >=1.0W/mK
레이어 수 1층 인쇄 회로 기판
유형 절연 시트, PCB 베이스 보드


응용 분야:

절연 금속 기판 인쇄 회로 기판이라고도 하는 IMS PCB는 더 높은 열 방출이 필요한 응용 분야를 위해 설계되었습니다. 최소 선폭/간격이 0.075/0.075mm이므로 정밀도와 고밀도 통합을 위해 설계되었습니다. 제품의 열 전도율은 0.5 ~ 8 W/mK이며 1.0W 및 >=1.0W/mK와 같은 특정 등급을 포함하여 다양한 사용 사례에서 효율적인 열 관리를 보장합니다.

Ventec, Polytronics 및 Bergquist와 같은 업계 선두 업체에서 제공하는 고품질 재료로 제작된 IMS PCB는 신뢰성과 성능을 보장합니다. Ventec PCB는 견고한 구조와 열 효율성으로 알려져 있어 까다로운 환경에 이상적입니다. 마찬가지로 Polytronics PCB는 열 방출이 중요한 응용 분야를 충족하는 뛰어난 열 관리 기능으로 두각을 나타냅니다. HASL, ENIG, OSP 및 침지 은과 같은 다양한 표면 마감 옵션을 사용할 수 있어 응용 분야의 유연성을 높이고 우수한 납땜성과 산화 방지를 보장합니다.

IMS PCB의 구리 두께는 0.5 ~ 6.0oz 범위로 다양한 전류 전달 요구 사항을 수용하고 열 확산 특성을 향상시킵니다. 이로 인해 IMS PCB는 특히 전력 변환기, LED 조명 솔루션, 자동차 시스템 및 열 관리가 중요한 고출력 회로에 적합합니다. 예를 들어 LED 응용 분야에서 ventec 금속 pcb는 LED에서 열을 효율적으로 제거하여 수명과 성능을 크게 향상시킬 수 있습니다.

IMS PCB의 응용 분야는 신뢰성과 수명에 중점을 둔 자동차 전자 제품부터 세련된 디자인과 효과적인 냉각이 중요한 소비자 전자 제품에 이르기까지 다양한 산업에 걸쳐 있습니다. 또한 산업용 전력 장비, 재생 에너지 시스템 및 시스템 안정성과 성능에 열 관리가 필수적인 고속 컴퓨팅에서도 자주 사용됩니다.

전자 장치가 열악한 환경에 노출되는 시나리오에서 Polytronics PCB의 견고성은 내구성과 일관된 성능을 보장합니다. 실외 통신 장비든 고급 방산 하드웨어든 Polytronics의 열 전문성과 IMS PCB 설계의 조합은 비교할 수 없는 솔루션을 제공합니다.

전반적으로 IMS PCB 제품은 미세 라인 정밀도, 우수한 열 전도율, 다양한 표면 마감 및 다양한 구리 두께와 같은 특정 속성을 통해 ventec pcb 또는 ventec metal pcb 구성이든 수많은 응용 분야 및 시나리오의 높은 표준을 충족하는 다목적 솔루션입니다.



맞춤화:

특정 요구 사항을 충족하도록 맞춤화된 IMS PCB 제품군에 대한 프리미엄 제품 맞춤화 서비스를 제공합니다. 당사의 Ventec 금속 PCB는 정밀하게 설계되었으며 미세한 디테일 작업을 위해 0.075/0.075mm의 최소 선폭/간격을 특징으로 합니다. 3KV 이상의 전압을 견딜 수 있도록 설계되어 고전압 응용 분야에서 신뢰성과 안전성을 보장합니다.

당사의 PTTC 금속 pcb 샘플은 대량 생산 전에 품질과 설계를 호환성을 확인할 수 있도록 요청 시 제공됩니다. 다양한 조립 요구 사항을 충족하고 PCB의 수명을 연장하기 위해 HASL, ENIG, OSP 및 침지 은을 포함한 다양한 표면 마감을 제공합니다.

당사의 고열 전도성 금속 pcb 옵션은 0.5/1/2/3/5/8 W/mK에서 1.0W/mK 및 >=1.0W/mK까지 다양하며 다양한 열 방출 요구 사항을 충족합니다. 이러한 적응성은 다양한 작동 조건에서 장치의 최적 성능과 신뢰성을 보장합니다.



지원 및 서비스:

IMS PCB 제품에는 최대 만족도와 성능을 보장하기 위한 포괄적인 기술 지원 및 서비스가 제공됩니다. 당사의 지원 팀은 IMS PCB 사용 중 발생할 수 있는 기술 문제에 신속하고 정확하게 지원하기 위해 최선을 다하고 있습니다. 당사는 다음과 같은 다양한 서비스를 제공합니다:

- 기술 문제 해결: 당사의 전문가 팀은 IMS PCB 설치 또는 사용 중에 발생할 수 있는 기술 문제를 진단하고 해결하는 데 도움을 드립니다.

- 제품 문서: 사용자 설명서, 설치 가이드 및 사양을 포함한 IMS PCB에 대한 자세한 문서에 액세스하여 제품의 이해 및 사용을 지원합니다.

- 펌웨어 및 소프트웨어 업데이트: 최신 펌웨어 및 소프트웨어 개선 사항으로 IMS PCB를 최신 상태로 유지하여 최적의 성능을 보장하고 새로운 기능에 액세스합니다.

- 모범 사례 조언: 제품의 수명과 신뢰성을 보장하기 위해 IMS PCB를 사용하고 유지 관리하는 모범 사례에 대한 조언을 받습니다.

- 수리 서비스: IMS PCB에 수리가 필요한 경우 가능한 한 빨리 제품을 최상의 상태로 복구하기 위해 수리 서비스에 액세스하는 방법에 대한 정보를 제공할 수 있습니다.

당사의 목표는 IMS PCB의 기능을 최대한 활용하는 데 필요한 지원을 제공하는 것입니다. 당사는 제품 경험을 향상시키기 위해 양질의 기술 지원 및 서비스를 제공하기 위해 최선을 다하고 있습니다.
